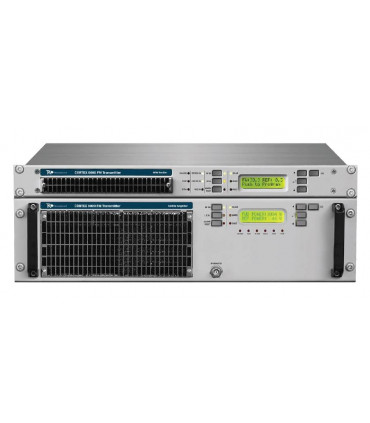

SENSOR 5000 – Trasmettitore FM compatto

CARATTERISTICHE TECNICHE GENERALI SENSOR 5000

Potenza di uscita:

• Potenza di uscita: 5000 W. Regolabile da 0 W alla potenza massima.
• Potenza di uscita massima: 5500 W.
• Connettore di uscita: tipo 7/8
• Efficienza complessiva: 75%
• Efficienza RF: 85%

ELETTRICHE e FISICHE

• Potenza di ingresso CA: 230/400 VAC ±15%, 50/60 HZ(+/- 3HZ) monofase o trifase+N
• Consumo energetico. 7000 VA
• Fattore di potenza > 0,99
• Raffreddamento: aria forzata
• MTBF > 20.000 ore

AMBIENTALE

• Temperatura di funzionamento: da -10 °C a +50 °C.
• Altitudine massima di funzionamento: 4000 mt.
• Intervallo di umidità relativa: da 0 a 95% senza condensa.
• Protezione contro fulmini, polvere e corrosione

DIMENSIONI FISICHE

• Montaggio: armadio da 4 unità
• Large = 450 cm
• Profondità = 410 cm
• Altezza = 180 cm
• Peso: 24 Kg

DIMENSIONI IMBALLO

• Large = 470 cm
• Profondità = 430 cm
• Altezza = 200 cm
• Peso: 25 Kg

CARATTERISTICHE RADIOELETTRICHE

• Trasmettitore pronto per IBOC e DRM
• Intervallo di frequenza: 87,5 ÷ 108,00 MHz, programmabile in step da 10 KHz
• A richiesta bande 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN). Stabilità di frequenza: migliore di ±150Hz da -10 a +50°C
• Deviazione massima della capacità di modulazione: +/-150kHz.
• Controllo di frequenza: controllo μprocessor del sintetizzatore.
• Impedenza di uscita: 50 ohm.
• Display: indicatore di potenza e modulazione diretta/riflessione
• Tipo di modulazione: modulazione di frequenza diretta della frequenza portante. F3E Stereo con sottoportante e Mono.
• Tempo di blocco: tipico 4 secondi.
• Attenuazione Off Lock: ≥ -80 dBc.
• Modalità di modulazione: Mono, Stereo, Multiplex, SCA, RDS, Aux.
• Pre-enfasi: Flat(0)/50/75 μs selezionabile dal pannello frontale.
• Rapporto segnale/rumore AM asincrono: -60 dB sotto la portante di riferimento. Modulazione AM al 100% a 400 Hz, senza modulazione FM.
• Rapporto segnale/rumore AM sincrono: -60 dB sotto la portante di riferimento. Modulazione AM al 100% a 400 Hz con modulazione FM ±75 KHz a 400 Hz.
• Armoniche RF: supera i requisiti ETSI/EBU/CCIR/FCC. migliore di 84 dbc
• Spurie RF: supera i requisiti ETSI/EBU/CCIR/FCC. migliore di 84 dbc
• Potenza di uscita on/off e regolabile dal pannello frontale e da remoto.
• Efficienza complessiva fino all'80%.
• Monitor RF: -60 dBc, connettore BNC
• VSWR: 1,5:1 massimo con fold-back automatico a VSWR più elevato

FUNZIONAMENTO MONOAURAL

• Impedenza di ingresso audio: 600 ohm bilanciata, 15 Kohm sbilanciata.
• Livello di ingresso audio: da -6 a +12 dBm. (Altro intervallo su richiesta)
• Connettore di ingresso: XLR femmina.
• Risposta in frequenza audio: ±0,15 dB, da 30 Hz a 15 KHz. Distorsione armonica totale + rumore: 0,03% a 400 Hz
• Distorsione di intermodulazione: 0,03%, 1 KHz/1,3 KHz, rapporto 1:1
• Distorsione di intermodulazione transitoria: 0,03%, onda quadra 2,96 KHz e onda sinusoidale 14 KHz.
• Rapporto segnale/rumore FM: rilevatore RMS -89 dB, -85 dB sotto deviazione ±75 KHz, de-enfasi 50 μs, ponderato.

FUNZIONAMENTO MULTIPLEX

• Impedenza di ingresso composita: 5 Kohm sbilanciata.
• Livello di ingresso composito: 3,5 Vp-p per deviazione ±75 KHz.
• Connettore di ingresso: BNC femmina. Risposta in ampiezza composita: : ≤ ± 0,1 dB, da 30 Hz a 53 kHz
• Distorsione armonica totale + rumore: 0,03% a 400 Hz
• Distorsione di intermodulazione: 0,03%, 1 KHz/1,3 KHz, rapporto 1:1
• Distorsione di intermodulazione transitoria: 0,03%, onda quadra 2,96 KHz e onda sinusoidale 14 KHz.
• Rapporto segnale/rumore FM: rilevatore RMS -89 dB, deviazione -85 dB sotto ±75 KHz, de-enfasi 50 μs, ponderato.

FUNZIONAMENTO STEREO

• Impedenza ingresso audio: 600 ohm bilanciata, 15 Kohm sbilanciata.
• Livello ingresso audio: da -12 a +12 dBm.
• Connettore ingresso: XLR femmina.
• Risposta in frequenza audio: ±015 dB da 30 Hz a 15 KHz.
• Distorsione armonica totale + rumore: 0,03% a 400 Hz
• Distorsione di intermodulazione: 0,02%, 60 Hz / 7 kHz rapporto 4:1 + 4 dBu
• Distorsione di intermodulazione transitoria: 0,03%, onda quadra 2,96 KHz e onda sinusoidale 14 KHz.
• Rapporto S/N FM: rilevatore RMS -85 dB, deviazione -82 dB sotto ±75 KHz, de-enfasi 50 μs, ponderata.
• Separazione stereo: 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (tip. 70 dB). Attenuazione crosstalk: Main to Sub -55 dB 30 Hz to 15 KHz
• Soppressione 38 KHz: ≥ -70 dB (tip. -85 dB).
• Frequenza pilota: 19 KHz ± 1 Hz
• Phase Pilot: ± 2° regolabile
• Output Pilot: 1 Vpp., BNC femmina
• Attenuazione filtro audio: ≥ -55 dB @ 19 KHz, > -45 dB 20 KHz to 100 KHz.
• Modalità: Stereo, Mono L+R, Mono L, Mono R.

FUNZIONAMENTO AES/EBU

• Livello di ingresso: da -10 dBfs a 0 dBfs
• Connettore di ingresso: XLR femmina, TOS-LINK ottico.
• Impedenza di ingresso: 110 ohm.
• Formato dati: S/PDF, AES/EBU, IEC958, EIAJCP340/1201.
• Convertitore D/A: 24 bit.
• Frequenza di campionamento: da 32 a 96 KHz con selezione automatica
• Separazione stereo (crosstalk): ≥50 dB, da 100 Hz a 5 kHz
• Risposta in ampiezza: ≤ ± 0,1 dB, da 30 Hz a 15 kHz
• Rapporto segnale/rumore FM: -85 dB sotto ±75 KHz di deviazione, 50 μs di de-enfasi, ponderato.

FUNZIONAMENTO SCA, RDS, AUX

• Connettore di ingresso: BNC femmina
• Impedenza di ingresso: 3 Kohm.
• Livello di ingresso: da -3 a +6 dBm.
• Risposta in frequenza: ±0,2 dB, da 40 KHz a 100 KHz.
• Connettore di ingresso: BNC femmina. La maggior parte dei parametri di prestazione SCA, RDS, AUX sono determinati principalmente dal generatore utilizzato.

CONNESSIONI AUSILIARIE

• N°2 RS485: Interfaccia seriale connettore RJ45 pannello posteriore.
• Interfaccia telemetria: connettore DB25F pannello posteriore.

OPZIONI DISPONIBILI

L'ampia gamma di opzioni disponibili riduce la necessità di qualsiasi apparecchiatura aggiuntiva:

• Encoder stereo ad alte prestazioni
• AES/EBU digitale
• Encoder RDS dinamico con funzione TMC
• AOIP Audio Over IP
• Connettività WEB TCP/IP e SNMP per accesso remoto
• Giapponese (JPN), russo (OIRT) e altre bande sono opzioni disponibili.
• Interfaccia connettore controllo remoto parallelo
