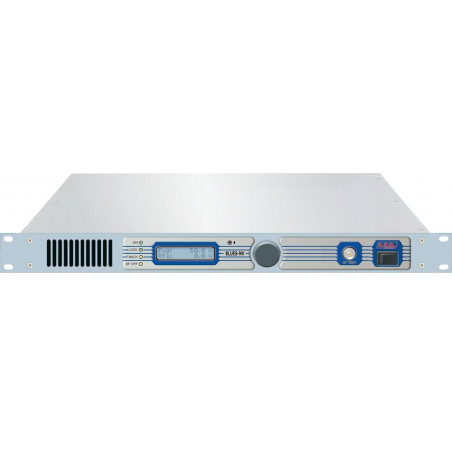

RVR Blues 50 NV 50W - Trasmettitore FM - Stereo

CARATTERISTICHE HARDWARE:

ultracompatto e ultraleggero (solo 6 Kg.), telaio in acciaio inossidabile, in 1 sola unità rack.

GENERALI:

Potenza nominale in uscita 50W

Gamma di frequenza FCC -CCIR - OIRT - JPN

Modalità operativa Mono, Stereo, Multiplex

Tipo di modulazione F3E

Potenza primaria 80 ÷ 260 Vca o 24 Vdc

Consumo di energia AC 140 VA / 90W

Dimensioni fisiche (L x A x P) 483 x 88 x 394 mm

Peso 5 kg

Condizioni ambientali di lavoro -10 ÷ +50 °C / 95% umidità relativa non condensante

Raffreddamento Forzato, con ventola interna

Programmabilità di frequenza Da software, con passi di 10 kHz

Stabilità di frequenza ±1 ppm

Modalità di pre-enfasi 0/50 (CCIR), 75 (FCC)

Soppressione spurie e armoniche <75 dBc (80 tipici)

Rapporto asincrono AM S/N ? 65 dB (tipico 70)

Rapporto sincrono AM S/N ? 50 dB (tipico 60)

FUNZIONAMENTO MONO

Rapporto S/N FM > 80 dB RMS (tipico 83 dB)

Risposta in frequenza < ± 0.5 dB 30Hz ÷ 15kHz (tipica ± 0.2 dB)

Distorsione armonica totale < 0,1 % 30 Hz ÷ 15 kHz (tipico 0,07 %)

Distorsione di intermodulazione < 0,02 % con toni di 1 kHz e 1,3 kHz

FUNZIONAMENTO MPX

Rapporto S/N FM composito > 80 dB RMS (tipico 83 dB)

Risposta in frequenza ± 0,2 dB 30Hz ÷ 53kHz / ± 0,5 dB 53kHz ÷ 100 kHz

Distorsione armonica totale < 0,1% 30Hz ÷ 53kHz

Distorsione di intermodulazione < 0,05% con toni di 1 kHz e 1,3 kHz

FUNZIONAMENTO DEL CODIFICATORE STEREO INTERNO

Rapporto S/N FM stereo > 75 dB RMS (tipico 77dB)

Risposta in frequenza ± 0,5 dB 30 Hz ÷ 15 kHz

Distorsione armonica totale < 0,05% 30 Hz ÷ 15 kHz

Distorsione di intermodulazione? 0,03% con toni di 1 kHz e 1,3 kHz

Separazione stereo > 50 dB 30 Hz ÷ 15 kHz (tipico 55 dB)

CONNETTORI DI INGRESSO AUDIO

Sinistra / destra bilanciata XLR; Impedenza: 10 k o 600 ohm; Livello: da -13 a +13 dBu

MPX sbilanciato/RDS BNC sbilanciato; Impedenza: 10 k o 50 ohm; Livello: da -13 a +13 dBu

SCA/RDS 2 x BNC sbilanciati; Impedenza: 10 k; Livello: da -8 a +13 dBu

ALTRI CONNETTORI

Uscita RF N (50 ohm)

Monitor RF BNC (- 30dBr riferito all'uscita RF)

Uscita pilota BNC (1Vpp)

Ingresso interblocco BNC

CONFORMITÀ AGLI STANDARD

EN 60215:1989

Sicurezza EN60215/A1:1992-07

EN60215/A2:1994-09

EMC

EN 301 489-1 V1.4.1 (2002-08)

EN 301 489-11 V1.2.1 (2002-11)

Radio EN 302 018-2 V1.2.1 (2005-06)

APPLICAZIONE PRIMARIA:

qualità di trasmissione senza compromessi ad un prezzo molto interessante, ideale per stazioni di ripetizione via cavo multicanale. Potenza di uscita regolabile da 0 a 50 Watt.

PRESTAZIONI AUDIO:

le principali caratteristiche audio sono bassi valori di distorsione e intermodulazione e un elevato rapporto rumore/segnale.

AFFIDABILITÀ/CONTINUITÀ:

la tecnologia SMD garantisce una maggiore continuità operativa. APC (Automatic Power Control) e protezione Foldback assicurano un funzionamento affidabile in qualsiasi condizione operativa.

CARATTERISTICHE DI FACILE UTILIZZO:

il codificatore di pressione offre una grande accessibilità per l'interazione utente/dispositivo, con conseguente estrema facilità d'uso. Il software di configurazione offre un'interfaccia semplice ed intuitiva.

FACILITÀ DI MANUTENZIONE:

l'ingegneria avanzata dei moduli assicura un'estrema facilità di accesso e una semplice manutenzione.

CONTROLLO DELL'INTERFACCIA:

controllo totale grazie al microprocessore facilmente programmabile da menu o via RS232 con tutti i parametri chiave visualizzati su LCD.

INTERFACCIA DI INGRESSO/USCITA:

codificatore stereo ad alte prestazioni integrato, L&R, Mono, MPX e ingressi ausiliari per segnali SCA / RDS.

CONFORMITÀ ALLE NORMATIVE:

tecnologia all'avanguardia nel pieno rispetto delle norme CE, FCC e CCIR.
