Trasmettitore FM 30 Watts-AXON 30W-Mono-MPX

AXON 30W

AXON è un trasmettitore FM professionale di classe mondiale a bassa e media potenza.

AXON FM Transmitter garantisce una qualità di trasmissione superiore e affidabilità.

Ha caratteristiche ineguagliabili e caratteristiche tecniche eccezionali.

Questo lo rende ideale per qualsiasi applicazione di trasmissione FM.

Se avete bisogno di fornire il miglior servizio di trasmissione, AXON è la soluzione definitiva che soddisfa le esigenze.

AXON soddisfa la maggior parte delle esigenze dei clienti e garantisce caratteristiche professionali ad un prezzo accessibile.

Le applicazioni AXON sono come:

• - Radio comunitarie trasmettitore FM
• - Radio commerciali Trasmettitore FM
• - Radio religiose Trasmettitore FM
• - Radio educative Trasmettitore FM
• - Altri gruppi radiofonici senza scopo di lucro Trasmettitore FM
• - Grandi reti nazionali Trasmettitore FM
• - Radio pubbliche Trasmettitore FM
• - Radio di film drive-in Trasmettitore FM
• - Radio dei teatri Trasmettitore FM
• - Radio degli stadi Trasmettitore FM
• - Trasmettitore FM di radio politiche

AXON ha un'architettura compatta: sia l'eccitatore che l'amplificatore stanno nello stesso contenitore.

La tecnologia del dispositivo LDMOS da 50 volt offre un aumento drammatico della densità di potenza. Abbassa i costi operativi e riduce il costo di proprietà per tutta la vita del trasmettitore.

Per acquistare il trasmettitore AXON FM, visitate il nostro e-shop BMI Broadcast Market Italy.

In BMI vendiamo la famiglia di trasmettitori FM AXON al miglior prezzo del mercato.

HIGHLIGHTS

• - Eccellente fedeltà audio con un suono cristallino morbido, profondo e pulito.
• - Realizzato in alluminio, filtro aria e schede PCB tropicalizzate
• - Aria canalizzata in alluminio.
• - Portante in rame sui componenti di potenza attiva come LDMOS o resistenze per carichi sbilanciati
• - Servizio ininterrotto grazie alle protezioni software intelligenti
• - Progettazione senza guasti grazie alle protezioni rapide dell'hardware
• - Protezione contro fulmini, polvere e corrosione
• - Progettato per essere ruvido da solo. Tutti i componenti che determinano l'affidabilità sono sovradimensionati. Il dissipatore di calore, LDMOS, ventole, resistenze di carico sbilanciate e alimentazione.
• - Tecnologia LDMOS a stato solido fino all'80% di alta efficienza costante a qualsiasi livello di potenza
• - Interfaccia utente amichevole con display LCD sul pannello frontale, tasti diretti e indicatore LED. Mostra lo stato del trasmettitore e permette una navigazione intelligente con i tasti ENTER e ESC.
• - Scheduler Power Derating
• - Controllo remoto via WEB TCP/IP e SNMP di tutti i parametri. Controllo del trasmettitore via internet senza alcuna scatola esterna o accessori.
• - Connettori paralleli per il controllo remoto
• - Top seller in stazioni radio governative, private, commerciali e comunitarie

CARATTERISTICHE PRINCIPALI

• - Prodotto in una vasta gamma di potenza: 30W (30 watt), 50W (50 watt), 60W (60 watt), 100W (100 watt), 150W (150 watt), 300W (300 watt), 500W (500 watt), 600W (600 watt), 1000W (1000 watt, 1kW) e 1200W (1200 watt, 1,2kW), 2000W (2000 Watt, 2kW) 2400W (2500 Watt, 2,5kW).
• - Ingresso audio e modulazione selezionabili. MPX (composito), stereo, digitale AES/EBU o mono.
• - Rapporto segnale/rumore molto basso, migliore di 90dB. Distorsione molto bassa e alta separazione stereo grazie al codificatore stereo digitale.
• - Purezza spettrale totale: meglio di -90 dBc spurie e armoniche. Garantisco la massima qualità del segnale RF.
• - Modulazione di frequenza analogica da 87,5 MHz a 108,0 MHz. Regolazione a passi di 10 kHz e una stabilità di frequenza migliore di 2 ppm. Giapponese (JPN) JAPAN, russo (OIRT 66 - 47 MHz) e altre bande sono opzioni disponibili.
• - L'esclusivo Soft Limiter intelligente senza distorsione mantiene la deviazione nei limiti di 75kHz.
• - Encoder RDS dinamico con funzione TMC
• - Il connettore N+1 Profiles fornisce 7 diverse selezioni di memoria. Le impostazioni della memoria sono nella memoria interna. Può essere impostato da remoto o in locale.
• - Dimensione ultra compatta 2U
• - Alimentazione a gamma completa: tensione di rete 180-260 vac
• - Conforme a tutti gli standard: ETSI - CCIR - FCC. Soddisfa tutti i più rigorosi standard di qualità elettromagnetica

FEDELTÀ AUDIO ECCELLENTE CON UN SUONO CRISTALLINO MORBIDO, PROFONDO E PULITO. BASSISSIMO RAPPORTO SEGNALE/RUMORE, BASSISSIMA DISTORSIONE ED ELEVATA SEPARAZIONE STEREO.

La qualità del suono della musica, la caratteristica più importante della serie AXON. È caratterizzato da una calda morbidezza, un suono cristallino profondo e pulito.

Questa eccellente qualità audio evidenzia lo stato d'animo della radio. Questo suono fornisce un vantaggio competitivo con qualsiasi altra marca di trasmettitori.

S/N molto basso tipico 85 dB, codificatore ad alte prestazioni stereo con separazione stereo tipica 65 dB. Distorsione ultra bassa 0,01%.

Esclusivo Soft Limiter intelligente senza distorsione che mantiene la deviazione nei limiti di 75kHz.  Dà il massimo volume audio possibile senza alcun tipo di distorsione.

Ingresso digitale AES-EBU con risoluzione 24 bit e frequenza di campionamento 32, 44.1, 48, 96 KHz selezionata automaticamente.

MECCANICA IN ALLUMINIO, FILTRO ARIA E SCHEDE PCB COMPLETAMENTE TROPICALIZZATE

Le parti meccaniche del trasmettitore sono tutte in alluminio. Offre un peso ridotto e robustezza.

Dotato di un FILTRO D'ARIA montato sul pannello frontale, facile da pulire o sostituire.

Schede PCB e il cablaggio tropicalizzato con un rivestimento specifico.

Queste precauzioni garantiscono una lunga durata in condizioni ambientali estreme. Prevenire i danni dovuti alla corrosione e all'erosione. Proteggere i componenti dall'inclemenza del clima tropicale. Difendere dall'umidità, dal sale e dall'inquinamento.

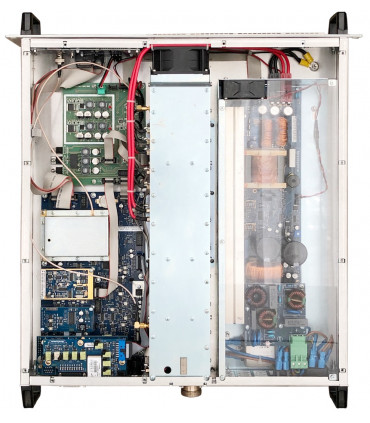

ARIA CANALIZZATA IN ALLUMINIO

L'apparecchiatura si inserisce in un armadio compatto in alluminio a 2 unità montabile su rack.

Un disegno esclusivo dell'aria guida l'aria in condotti di alluminio.  Evita il contatto dell'aria con i componenti elettronici.

Ogni componente che produce calore si trova sul dissipatore principale.

L'aria passa solo nel dissipatore di calore in alluminio. Evita il contatto con i componenti elettronici.

Questo evita i guasti prodotti dalla corrosione dell'aria.

Portatore di rame su componenti attivi LDMOS e resistenze sbilanciate. MANUTENZIONE FACILE

Montiamo le resistenze LDMOS o sbilanciate su un supporto di rame. Migliora la dissipazione del calore qualsiasi manutenzione di aiuto.

Prodotti da altre marche, montare LDMOS è sul dissipatore di calore. In questo caso diventa quasi impos-sibile per riscaldare la saldatura quando è necessario sostituire il LDMOS.

Un ulteriore problema è quello di testare il nuovo componente nell'intero sistema

Facile manutenzione, tutte le parti sono facili da sostituire. Moduli RF, schede elettroniche di controllo, soffianti e alimentatori. Inoltre, tutti i modelli condividono le stesse parti di ricambio.

SERVIZIO ININTERROTTO CON PROTEZIONI HARDWARE E SOFTWARE

Ci sono due tipi di protezione: Protezione hardware veloce e protezioni software soft

Quando c'è un cortocircuito sull'antenna o sul cavo coassiale, la protezione deve essere hardware. Deve agire in pochi nanosecondi. Infatti, il software in questo caso non è abbastanza veloce per garantire la protezione dell'attrezzatura.

Quando la condizione di guasto è morbida, come l'aumento del VSWR, si può usare una protezione software. La causa può essere la neve o l'umidità nel sistema dell'antenna.

Il trasmettitore AXON FM ha entrambi: Protezioni hardware veloci e protezioni software soft.

La protezione software riduce la potenza di uscita senza interruzione in onda. Anche se il trasmettitore è in onda, mantiene i dispositivi RF in una condizione operativa sicura.

Le protezioni del trasmettitore funzionano in caso di:

• - Disadattamento del carico, cortocircuito dell'antenna/circuito aperto
• - Sovratemperatura ambientale
• - Guasto del raffreddamento
• - Guasto dell'amplificatore
• - Sovra e sotto tensione DC
• - Sovra e sotto tensione AC
• - RF e temperatura dell'alimentazione
• - Fulmini
• - Polvere
• - Corrosione

PROGETTATO PER ESSERE RUVIDO DI PER SÉ

Il trasmettitore AXON FM è on-air anche nelle peggiori condizioni di funzionamento. Per ottenere questo, i componenti importanti del trasmettitore sono tutti sovradimensionati.

• - Tutti i dissipatori di calore in alluminio sono due volte più grandi del necessario.
• - I carichi fittizi sbilanciati sono il doppio della quantità necessaria
• - Gli amplificatori RF LDMOS sono il 30% più potenti del necessario. Sono tolleranti al VSWR 65:1
• - Gli alimentatori forniscono il 30% in più di potenza rispetto alla quantità utilizzata dall'apparecchiatura a piena potenza nominale.

ALTA EFFICIENZA PER UN BASSO CONSUMO ENERGETICO

AXON usa dispositivi di potenza RF allo stato solido, LD-MOS di sesta generazione. Sono ad alta efficienza e tollerano il VSWR 65:1. Questa caratteristica fornisce alta affidabilità e basso consumo energetico.

Un algoritmo intelligente mantiene l'alta efficienza costante a qualsiasi potenza.

Questo algoritmo controlla la tensione dell'alimentazione e il bias.

Grazie a questo, l'efficienza è molto alta a qualsiasi frequenza e a qualsiasi potenza di uscita.

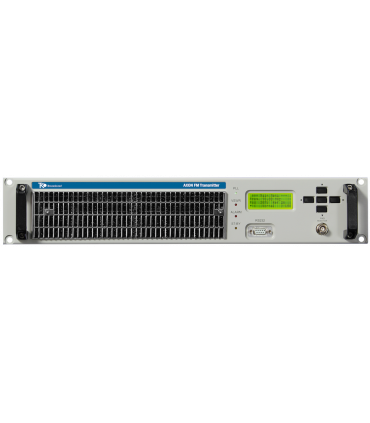

INTERFACCIA UTENTE A TASTI DIRETTI E LED INDICATORI

L'interfaccia utente è composta da: Display LCD, tasti di accesso diretto e indicatori LED.

Permette un controllo immediato e la visualizzazione dello stato del trasmettitore.

La navigazione rapida e facile attraverso i menu crea un'interfaccia utente amichevole, semplice e intuitiva. Permette un apprendimento immediato dell'uso.

L'interfaccia utente fornisce il controllo completo e misure di tutti i parametri di lavoro.

FUNZIONE COM: RISPARMIARE ENERGIA CON IL DECLASSAMENTO DI POTENZA SCHEDULER

Il COM (Consumption Optimization Management) programma il livello della potenza di uscita.

AXON utilizza dispositivi di potenza RF allo stato solido, LD-MOS di sesta generazione. Sono ad alta efficienza e tollerano VSWR 65:1. Questa caratteristica fornisce alta affidabilità e basso consumo energetico.

Un algoritmo intelligente mantiene l'alta efficienza costante a qualsiasi potenza.

Questo algoritmo controlla la tensione dell'alimentazione e il bias.

Grazie a questo, l'efficienza è molto alta a qualsiasi frequenza e a qualsiasi potenza di uscita.

INTERFACCIA UTENTE A TASTI DIRETTI E LED INDICATORI

L'interfaccia utente è composta da: Display LCD, tasti di accesso diretto e indicatori LED.

Permette il controllo immediato e la visualizzazione dello stato del trasmettitore.

La navigazione rapida e facile attraverso i menu crea un'interfaccia utente amichevole, semplice e intuitiva. Permette un apprendimento immediato dell'uso.

L'interfaccia utente fornisce il controllo completo e le misure di tutti i parametri di lavoro.

FUNZIONE COM: RISPARMIARE ENERGIA CON IL DECLASSAMENTO DI POTENZA SCHEDULER

Il COM (Consumption Optimization Management) programma il livello della potenza di uscita.

È possibile programmare ogni giorno della settimana con diversi eventi per giorno.

CONTROLLO REMOTO VIA TCP/IP: WEB + SNMP DI TUTTI I PARAMETRI

I trasmettitori AXON FM hanno il telecomando WEB più avanzato del mercato.

La sua sicurezza gestisce un'enorme quantità di informazioni per eseguire una diagnosi profonda a distanza.

Misura più di 100 parametri operativi. Includo corrente, tensione e temperature di ogni alimentatore e di ogni modulo RF

Ha un'interfaccia grafica. Funziona su qualsiasi tipo di dispositivi: qualsiasi browser PC, smartphone IOS o Android e tablet.

Tutti questi dispositivi funzionano senza strumenti proprietari o applicazioni. Non è necessario installare alcun software specifico.

Una caratteristica unica del telecomando WEB è: invia e-mail in caso di allarmi o avvisi.

E' possibile programmare quando inviare mail informative. Le mail informative sono inviate giornalmente o settimanalmente. Queste mail riportano lo stato completo di tutti i parametri di lavoro del trasmettitore.

File di log web: Fino a 64000 eventi memorizzati nella scheda web. Può salvare il file di log nel PC in formato testo comune (.txt)

Il potente controllo remoto gestisce SNMP v2c. Invia Traps e Informs. Permette il controllo remoto di tutti i parametri da qualsiasi sistema di gestione della rete.

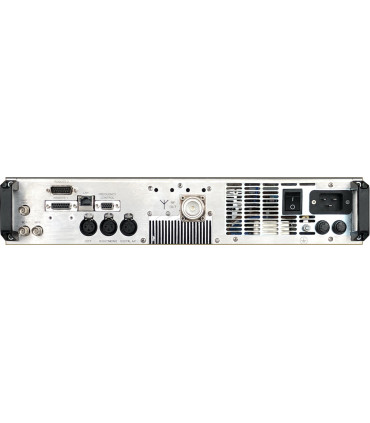

CONNETTORI DI CONTROLLO REMOTO PARALLELO

Connettore di controllo remoto parallelo con relè di uscite a contatto secco e ingressi optoisolati. Il connettore ha diversi TC e TS disponibili. Alcuni di essi sono: on/off, locale/remoto, stato di allarme, Under e Over RF, Reset allarmi.

Connettore N+1 Profiles: fornisce 7 diverse selezioni di memorie. Le impostazioni della memoria sono nella memoria interna. È possibile impostare i profili a distanza e localmente.

TOP SELLER NELLE RETI GOVERNATIVE, PRIVATE E NELLE STAZIONI RADIO COMMERCIALI E COMUNITARIE

AXON è uno dei trasmettitori di trasmissione FM più utilizzati. Adottato nelle reti governative e private, nelle stazioni radio commerciali e comunitarie.

Per qualsiasi applicazione, AXON è la soluzione definitiva. Soddisfa le richieste dei clienti più esigenti. Garantisce caratteristiche professionali a prezzi accessibili

AXON funziona come trasmettitore a bassa e media potenza. E' adatto a stazioni stand alone o come driver in trasmettitori complessi di alta potenza e sistemi N+1.

CARATTERISTICHE TECNICHE GENERALI DI AXON

AXON ECCITATORE/TRASMETTITORE DA 30W A 1200W

• - Gamma di frequenza: 87.5 ÷ 108.00 MHz, programmabile a passi di 10 KHz
• - Su richiesta 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Bande.
• - Stabilità di frequenza: migliore di ±150Hz da -10 a +50°C
• - Capacità di modulazione deviazione massima: +/-150kHz.
• - Controllo di frequenza: Controllo del microprocessore del sintetizzatore.
• - Potenza di uscita: 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 2000W, 2500W. Regolabile da 0W alla massima potenza.
• - Impedenza d'uscita: 50 ohm.
• - Display: indicatore di potenza e modulazione in avanti/riflessione
• - Tipo di modulazione: Modulazione di frequenza diretta della frequenza portante. F3E Stereo con sottoportante e Mono.
• - Tempo di blocco: Typ. 4 secondi.
• - Off Lock Attenuazione: ≥ -80 dBc.
• - Modalità di modulazione: Mono, Stereo, Multiplex, SCA, RDS, Aux.
• - Pre-enfasi: Flat(0)/50/75 µs selezionabile dal pannello frontale.
• - Rapporto S/N AM asincrono: -60 dB sotto la portante di riferimento. 100% modulazione AM @ 400 Hz, senza modulazione FM.
• - Rapporto S/N AM sincrono: -60 dB sotto la portante di riferimento. 100% di modulazione AM a 400 Hz con modulazione FM ±75 KHz a 400 Hz.
• - Armoniche RF: Supera i requisiti ETSI/EBU/CCIR/FCC. migliore di 84 dbc
• - Spurie RF: supera i requisiti ETSI/EBU/CCIR/FCC. meglio di 84 dbc
• - Connettori di uscita: 30W a 600W connettore tipo N, 1200W connettore tipo DIN 7/16
• - Potenza di uscita on/off e regolabile da pannello frontale e da remoto.
• - Efficienza complessiva fino all'80%.
• - Monitor RF: -60 dBc, connettore BNC
• - VSWR: 1.5:1 Massimo con fold-back automatico a VSWR più alto
•

FUNZIONAMENTO MONOFONICO

• - Impedenza d'ingresso audio: 600 ohm bilanciato, 15 Kohms sbilanciato.
• - Livello di ingresso audio: da -6 a +12 dBm. (Altra gamma su richiesta)
• - Connettore d'ingresso: XLR femmina.
• - Risposta in frequenza audio: ±0.15 dB, da 30 Hz a 15 KHz.
• - Distorsione armonica totale + rumore: 0,03% @ 400 Hz
• - Distorsione di intermodulazione: 0,03%, 1 KHz/1,3 KHz, rapporto 1:1
• - Distorsione di intermodulazione transitoria: 0.03%, onda quadra 2.96KHz e onda sinusoidale 14 KHz.
• - Rapporto S/N FM: -89 dB RMS rilevatore, -85 dB sotto la deviazione ±75 KHz, 50 µs de-enfasi, pesato.

FUNZIONAMENTO MULTIPLEX

• - Impedenza d'ingresso composito: 5 Kohm sbilanciato.
• - Livello di ingresso composito: 3.5Vp-p per deviazione ±75KHz.
• - Connettore d'ingresso: BNC femmina.
• - Risposta in ampiezza composito: : ≤ ± 0.1dB, da 30Hz a 53kHz
• - Distorsione armonica totale + rumore: 0.03% @ 400 Hz
• - Distorsione di intermodulazione: 0.03%, 1 KHz/1.3 KHz, rapporto 1:1
• - Distorsione di intermodulazione transitoria: 0.03%, 2.96 KHz onda quadra e 14 KHz onda sinusoidale.
• - Rapporto S/N FM: -89 dB RMS rilevatore, -85 dB sotto ±75 KHz deviazione, 50 µs de-enfasi, pesato.

FUNZIONAMENTO STEREO

• - Impedenza d'ingresso audio: 600 ohm bilanciato, 15 Kohm sbilanciato.
• - Livello di ingresso audio: da -12 a +12 dBm.
• - Connettore d'ingresso: XLR femmina.
• - Risposta in frequenza audio: ±015 dB da 30 Hz a 15 KHz.
• - Distorsione armonica totale + rumore: 0,03% @ 400 Hz
• - Distorsione di intermodulazione: 0,02%, 60Hz /7kHz rapporto 4:1 +4dBu
• - Distorsione di intermodulazione transitoria: 0,03%, onda quadra 2,96 KHz e sinusoide 14 KHz.
• - Rapporto S/N FM: -85 dB RMS rilevatore, -82 dB sotto ±75 KHz deviazione, 50 µs de-enfasi, pesato.
• - Separazione stereo: 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (Typ. 70 dB).
• - Attenuazione di diafonia: Main to Sub -55 dB 30 Hz÷15 KHz
• - 38 KHz Soppressione: ≥ -70 dB (tip. -85 dB).
• - Frequenza pilota: 19 KHz ± 1 Hz
• - Pilota di fase: ± 2° regolabile
• - Uscita Pilota: 1 Vpp., BNC femmina
• - Attenuazione filtro audio: ≥ -55 dB @ 19 KHz, > -45 dB da 20 KHz a 100 KHz.
• - Modalità: Stereo, Mono L+R, Mono L, Mono R.

FUNZIONAMENTO AES/EBU

• - Livello d'ingresso: da -10dBfs a 0dBfs
• - Connettore d'ingresso: XLR femmina, TOS-LINK ottico.
• - Impedenza d'ingresso: 110 ohm.
• - Formato dati: S/PDF, AES/EBU, IEC958, EIAJCP340/1201.
• - Convertitore D/A: 24 bit.
• - Frequenza di campionamento: da 32 a 96 KHz con selezione automatica
• - Separazione stereo (diafonia): ≥50dB, da 100Hz a 5kHz
• - Risposta in ampiezza: ≤ ± 0.1dB, da 30Hz a 15kHz
• - Rapporto S/N FM: -85 dB sotto ±75 KHz deviazione, 50 µs de-enfasi, pesato.

SCA, RDS, FUNZIONAMENTO AUX

• - Connettore d'ingresso: BNC femmina
• - Impedenza d'ingresso: 3 Kohm.
• - Livello d'ingresso: da -3 a +6 dBm.
• - Risposta in frequenza: ±0.2 dB, da 40 KHz a 100 KHz.
• - Connettore d'ingresso: BNC femmina. La maggior parte dei parametri di prestazione SCA, RDS, AUX, sono determinati principalmente dal generatore usato.

CONNESSIONI AUSILIARIE

• - N°2 RS485: connettore interfaccia seriale RJ45 pannello posteriore.
• - Interfaccia Telemetria: connettore DB25F sul pannello posteriore.

AMBIENTE

• - Temperatura di funzionamento: da -10°C a +50°C.
• - Altitudine massima di funzionamento: 4000 mt.
• - Range di umidità relativa: Da 0 a 95% non condensante.
• - Protezione contro fulmini, polvere e corrosione

DIMENSIONI FISICHE

• - Montaggio: armadio a 2 unità
• - Dimensione: 88mm. (H) x 484mm. (L) x 478mm. (D)
• - Peso: ~ 11 Kg.

OPZIONI DISPONIBILI

L'ampia gamma di opzioni disponibili riduce la necessità di qualsiasi attrezzatura aggiuntiva:

• - Encoder stereo ad alte prestazioni
• - AES/EBU digitale
• - Encoder RDS dinamico con funzione TMC
• - AOIP Audio su IP
• - Connettività WEB TCP/IP e SNMP per accesso remoto
• - Giapponese (JPN), russo (OIRT) e altre bande sono opzioni disponibili.
• - Interfaccia parallela del connettore di controllo remoto
