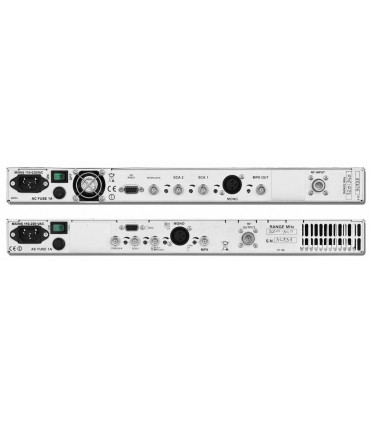

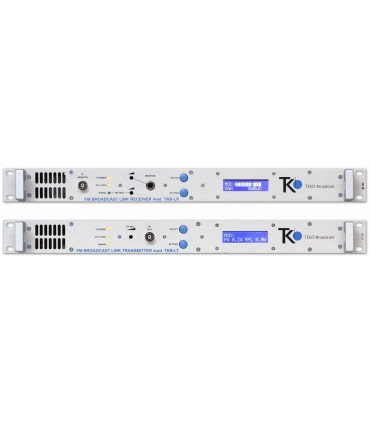

STL-TR5-5-A
Trasmettitore e Ricevitore STL Link
Banda 1.4-2.5GHz 5W

Trasmettitori e Ricevitori per collegare lo Studio alla Stazione Radio

Questi collegamenti radio sono stati progettati specificamente per soddisfare i più recenti standard internazionali e i requisiti delle emittenti avanzate, soddisfacendo specifiche più rigorose di quelle normalmente richieste, a un costo accessibile.

Grande cura è stata dedicata alla produzione di un segnale modulato di qualità Hi-Fi, con basso rumore residuo e distorsione. Il segnale RF è inoltre privo di componenti spurie e armoniche in misura maggiore rispetto a quanto richiesto da CCIR, europeo, USA e dalla maggior parte degli altri standard nazionali.

Descrizione del collegamento del trasmettitore STL Studio

Il segnale RF è inoltre privo di componenti spurie e armoniche in misura maggiore di quella richiesta da CCIR, Europa, USA. UE E la maggior parte degli altri standard nazionali.

Massima attenzione è stata posta nella produzione di un segnale modulato di qualità High Fidelity, con elevato rapporto segnale rumore e bassissima distorsione.

Il trasmettitore TK-STL-TX e il suo ricevitore TK-STL-RX sono alla base di un collegamento sintetizzato di alta qualità (STL), che viene utilizzato per trasportare il segnale dallo studio al trasmettitore radio o per ripetitori con modulazione FM o AM .

Consentono la ricezione del segnale mono o stereo e la sua ritrasmissione senza l'utilizzo di alcun encoder stereo aggiuntivo all'estremità ricevente: in entrambi i casi, il segnale di uscita LF del ricevitore può essere collegato direttamente all'ingresso MPX del trasmettitore o al relè FM locale.

L'STL è costruito per diverse bande di frequenza nella gamma SHF.

Questi collegamenti radio sono stati progettati per soddisfare i moderni standard internazionali e i requisiti delle emittenti esistenti, rispettando specifiche rigorose a un costo accessibile.

Poiché sono controllati digitalmente, possono essere programmati sulla stazione radio dal pannello frontale o da remoto.

Il display alfanumerico permette di misurare, regolare e monitorare livelli di modulazione, potenza e parametri di funzionamento.

Tutte queste informazioni sono disponibili esternamente tramite RS232.

I livelli di ingresso e uscita audio a bassa frequenza sono regolabili con precisione su un'ampia gamma per mezzo di attenuatori variabili.

Il trasmettitore dispone di un ingresso ausiliario per encoder RDS e SCA.

Un'uscita di monitoraggio della modulazione consente ad altri trasmettitori o STL di essere alimentati con lo stesso segnale MPX di alta qualità elaborato internamente. Inoltre, il sistema è compatibile con codificatori/decodificatori digitali esterni e per fornire segnali RDS e SCA senza attenuazione.

Un alimentatore commutato universale consente il funzionamento nell'intervallo esteso di 95-250 V CA senza alcun intervento ed è inoltre fornito un ingresso per batteria di backup da 24 V.

Punti salienti del collegamento del trasmettitore STL Studio

Sintetizzato da 48 a 900 MHz e da 1,2 a 2,7 GHz (modelli / 2G). Le frequenze trasmesse e ricevute possono essere facilmente impostate dal display del pannello frontale. Il cambio di frequenza è molto semplice e facile grazie alla sintesi di frequenza con passi di 10 kHz e alla calibrazione semplificata del filtro di ingresso.

E' possibile variare il livello di uscita del segnale demodulato da –12dBu a + 12dBu con step di 0.1 dB e una precisione di 0.03 dB; il livello del segnale ricevuto può essere misurato su una scala dBm (come su un analizzatore di spettro) su cui è possibile impostare la soglia di intervento dello squelch.

Eccellente separazione stereo. Un pre-correttore di ritardo di gruppo e di ampiezza incorporato garantisce una bassissima distorsione lineare e un'ottima separazione stereo nell'intera banda dei 15kHz.

Adatto per l'audio digitale. La sovramodulazione subsonica e la distorsione di fase a bassa frequenza sono controllate da un circuito di feedback in modo da esaltare la qualità audio dei più recenti sistemi digitali.

Rumore basso. L'ottimo rapporto segnale/rumore sia in mono che in stereo assicura il perfetto utilizzo di questo STL in reti multi-hop senza diminuire la qualità audio.

Alta sensibilità. Utilizzando amplificatori a bassissimo rumore, filtri selettivi e con un potente circuito di demodulazione la sensibilità dei ricevitori ottenuta è molto alta, consentendo così distanze di collegamento maggiori con un investimento dell'antenna ridotto.

La grande immunità RF consente di operare nella maggior parte degli ambienti RF ostili.

Elevata reiezione dei canali adiacenti, ottenuta grazie all'ottima schermatura meccanica e alla precisione del filtraggio RF.

Stabilità ad alta frequenza con il riferimento al cristallo con compensazione della temperatura interna.

Semplici e chiari menu su display grafico LCD consentono di controllare tutte le principali funzioni del ricevitore e di misurare con precisione i parametri principali come la deviazione di frequenza, la deviazione del tono pilota MPX, il livello del segnale ricevuto e il livello di squelch. Misurazione completa: la diagnostica completa e la misurazione di tutti i parametri principali è disponibile tramite il display LCD del pannello frontale. In opzione è disponibile il controllo remoto completo • Dotato di batteria per garantire il funzionamento continuo anche in assenza di alimentazione ed è dotato di un'uscita allarmi per il controllo remoto. L'opzione di alimentazione VDC è disponibile per il funzionamento a batteria oa pannelli solari • Soddisfa o supera tutti i requisiti FCC e CCIR.

Sono stati impiegati componenti delle migliori marche e le più recenti e collaudate tecnologie per garantire un funzionamento continuato del ricevitore, un'elevata selettività e immunità ai segnali adiacenti e una qualità audio superiore.

L'esclusivo sistema di rimozione dei moduli per una facile manutenzione e/o ispezione interna senza rimuovere i pannelli, completano un'unità adatta a tutte le esigenze.

CARATTERISTICHE TECNICHE DEL TRASMETTITORE RADIO LINK

CARATTERISTICHE TECNICHE DEL RICEVITORE RADIO LINK
