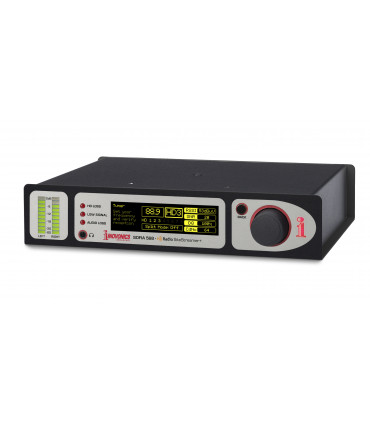

568 SOFIA Inovonics Broadcast HD-Radio SiteStreamer web abilitato Monitor-ricevitore remoto

SiteStreamers™ fornisce anche importanti misurazioni di segnali RF e audio e invia allarmi via e-mail o messaggi di testo per condizioni fuori limite e altri errori di ricezione.

 Caratteristiche

• Installate il SiteStreamer all'interno del contorno di ricezione della vostra stazione e monitorate i segnali radio analogici off-air FM o HD Radio (HD1-HD8) via web da qualsiasi parte del mondo.
• Il BandScanner integrato visualizza un grafico dello spettro dell'intera banda FM (o di una parte selezionata dall'utente) e identifica le trasmissioni HD Radio.
• Fornisce la lettura locale e remota di tutti i dati FM/RDS e HD/PAD pertinenti.
• La facile configurazione del pannello frontale utilon le ruote da corsa e la lettura del pannello frontale. La corrispondente interfaccia Web offre una presentazione dettagliata e opzioni aggiuntive.
• Rimane in modalità on-canale e on-mode attraverso la perdita di segnale e di potenza; non si mescola automaticamente tra FM e HD come una radio consumer.
• Gli allarmi del pannello frontale e/o i "conteggi" del pannello posteriore indicano la perdita di audio, il segnale basso, gli errori RDS e la perdita di ricezione HD.
• Il monitoraggio audio 'Split Mode' aiuta la configurazione del ritardo di diversità di trasmissione.
• Quando vengono emessi, gli aggiornamenti gratuiti del firmware sono facilmente installabili sul campo o in remoto attraverso l'interfaccia Web.
• Il pacchetto half-rack è dotato di un display grafico OLED ad alta risoluzione, di misuratori di livello a LED ad ampio raggio e di singoli LED di allarme con retroilluminazione.
• L'orologio in tempo reale è dotato di batteria di backup.
• L'utilità SNMP è completamente supportata.
• I GPO possono essere assegnati dall'utente a specifiche funzioni di aizza la navigazione a menu cllarme.
• L'audio del programma a tempo pieno fuori onda è disponibile simultaneamente come L/R-analogico, AES3-digitale e streaming AES67 AoIP basato su Dante®, tutti con livelli regolabili, più uno streaming IP Internet multi-listatore e jack per cuffie sul pannello frontale.
• Lo stream di ascolto Internet SOFIA 568 supporta fino a 10 ascoltatori contemporaneamente.
• La registrazione avanzata degli allarmi include la durata di ogni allarme, e non c'è praticamente alcun limite al numero di allarmi che possono essere registrati.
• Scaricate un log completo in modo casuale, oppure automaticamente giornaliero, settimanale o mensile.

Specifiche

Gamma di sintonizzazione

Da 87,5MHz a 107,9MHz in passi da 100kHz.

Ingresso antenna

75Ω (BNC).

Sensibilità/SNR

10dBµV richiesti per 50dB mono-FM S/N.

Risposta audio

FM: ±1dB, 30Hz - 15kHz; la de-enfasi è programmabile a 75µs o 50µs o OFF.

HD Radio™: ±0.25dB, 20Hz - 20kHz.

Modalità di ricezione

• FM: Stereo / Stereo Auto-Blend / Forced-Mono.
• HD Radio™: da HD1 a HD8; il 'Split Mode' fornisce L+R FM al canale audio sinistro e L+R HD1 a destra.
• Campi RDS visualizzati
• PS, PI (e chiamata), RT, RT+1, RT+2, PTY, PTYN, C/T, M/S, DI, TP, TA; RDS Block Error Rate, Gruppi trasmessi (con statistiche di utilizzo), AF, ODA.

Dati HD PAD visualizzati

• SIS: Nome breve, Nome universale, ID stazione, Slogan, Messaggio, Posizione stazione.
• Varie Modalità di servizio, Modalità Codec, Guadagno TX, TX Blend Control.
• PSD (HD1-HD8, ciascuno): Slogan, PTY, Artista, Titolo, Album; Logo e/o grafica Artist Experience.
• Grafici e misurazione
• L, R, L+R e L-R Program Audio; Istogramma audio; RSSI, RF SNR, HD Level e livelli e istogrammi Cd/No.

Uscite audio del programma:

• Le uscite analogiche bilanciate (XLR) Left e Right sono regolabili da -15dBu a +15dBu in passi da 0.1dB.
• L'uscita AES Digital (XLR) a 44.1kHz o 48kHz è regolabile da -30dBFS a 0dBFS in passi da 0.1dB.
• Il jack per cuffie (3.5mm TRS) ha un livello di ascolto regolabile.
• Audio in streaming
• I flussi MP3 o OGG (selezionabili) hanno bitrate da 32kbps a 256kbps e frequenze di campionamento da 16kHz a 48kHz.

Allarmi

• Perdita audio: L'allarme risponde al servizio monitorato (FM o HD Radio). Le soglie di allarme On/Off e gli intervalli di tempo On/Off sono programmabili.
• Segnale basso: I livelli di allarme e i livelli di attivazione del reset sono regolabili in modo indipendente rispetto alla visualizzazione del livello della portante FM e sono programmabili con temporizzazioni Time On/Off.
• Allarme RDS: Tempo On/Off programmabile per perdita RDS o errore PI.
• Perdita Pilota: Tempo programmabile On/Off per la perdita del Pilota Stereo.
• Perdita HD: Le metriche fisse determinano la perdita della ricezione radio HD; tempo On/Off programmabile.
• Avvisi via e-mail: Email o SMS/messaggi di testo possono avvisare il personale selezionato di specifici allarmi.
• Allarme 'Tallies': Le singole uscite a transistor NPN a collettore aperto verso terra sono programmabili per la polarità logica e l'assegnazione GPO.
• Orologio in tempo reale
• Impostazione automatica dell'ora Internet; impostazione DST automatica/manuale, batteria di backup.

Porta AoIP

L'utilità AoIP basata su Dante®, compatibile con AES67 (selezionabile), ha impostazioni IP, formato audio e flusso di trasmissione indipendenti.

Porta LAN

La connessione LAN alla rete locale o a Internet fornisce il monitoraggio remoto (ascolto e controllo SOFIA 568); configurazione della rete e parametri di streaming programmabili dall'utente.

Requisiti di potenza

12VDC a 450mA; un alimentatore switching in linea universale 90-240VAC è incluso con il SOFIA 568 SiteStreamer.

Opzioni di montaggio

Un adattatore rack opzionale monta uno o due moduli a metà rack in uno spazio rack da 1U, 19 pollici.

Dimensioni e peso

1,6 "A x 8 "L x 6 "P; 5 libbre di peso di spedizione.
