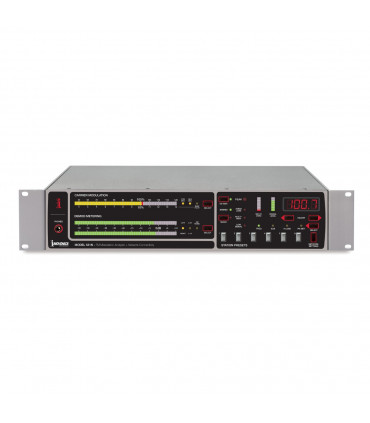

531N Inovonics Broadcast Monitor di modulazione FM

Le letture fuori onda sono qualificate dall'esclusivo indicatore multipath di Inovonics, che aiuta anche l'allineamento dell'antenna durante la costruzione della stazione iniziale.  Inoltre, le letture della potenza del segnale e del rumore AM sincrono qualificano il segnale in ingresso e convalidano le misure.

Monitoraggio del rumore AM sincrono - un'esclusiva di Inovonics.

Gli allarmi del pannello posteriore controllano costantemente la perdita di audio, la perdita RF, il multipath e la sovramodulazione, mentre le notifiche avanzate avvisano il personale con messaggi e-mail o SMS quando si verifica uno o tutti gli allarmi.

Caratteristiche

• Set completo di strumenti di misurazione e misurazione per garantire la conformità alle normative sulle trasmissioni in FM in tutto il mondo.
• Ingressi separati per Antenna, Alto Livello ʻdirectʼ RF, e misure di segnale composito.
• Visualizzazione a tempo pieno dell'intensità del segnale e degli effetti Multipath, più l'uscita di rumore AM sincrona (BNC) per convalidare le letture e facilitare l'allineamento delle antenne.
• Monitoraggio del rumore AM sincrono - un'esclusiva di Inovonics.
• Uscite analogiche composte e bilanciate di linea destra e sinistra.
• Misurazione del pannello frontale per i livelli di iniezione della sottoportante: 38kHz, 57kHz (RDS), 67kHz, & 92kHz.

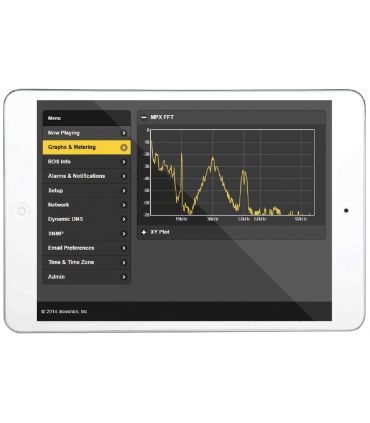

• La misurazione avanzata include un analizzatore di spettro FFT per le trame MPX, Left/Right XY e i livelli audio nel tempo.
• Allarmi per sovramodulazione di picco, perdita di segnale, perdita audio programmata e multipath.
• Le chiusure del pannello posteriore a terra consentono di attivare le indicazioni di allarme a distanza e la commutazione delle stazioni preimpostate.
• Interfaccia web di controllo remoto "Responsive" con streaming audio in diretta.
• Controllo e supporto SNMP.

Specifiche tecniche

SEZIONE RICEVITORE OFF-AIR

Tipo

Circuito superhet a doppia conversione con rivelatore FM proprietario ultra-lineare, ultra-lineare, a rifiuto di rumore, a conteggio di impulsi

Gamma di sintonizzazione

76MHz - 108MHz con incrementi di 100kHz

Preimpostazioni della stazione

6 preimpostazioni dei pulsanti programmabili dall'utente; selezione locale o remota

Ingressi RF

• Connettore F per antenna da 75 ohm
• Connettore BNC per campioni RF ad alto livello da 50 ohm; 1V - 7V r.m.s.

Sensibilità del ricevitore

10μV (10dBf) per la silenziatura mono 50dB; 250μV (60dBf) necessari per una lettura di modulazione totale valida

Selettività del ricevitore

±0.25dB, 20Hz - 50kHz; -1.5dB o meno a 100kHz (vedi Figura 1); -35dB (tip) a 200kHz (vedi Figura 2)

Uscita a banda base

Uscita BNC composite/MPX demodulante; 3Vp-p al 100% di modulazione.

RSSI (livello di segnale in entrata)

Misurazione indipendente della forza relativa della portante in ingresso tramite bargraph a LED sul pannello frontale

Misura della distorsione a più percorsi

Misurazione indipendente del grado relativo degli effetti di ricezione-distorsione multipath del pannello frontale a LED a bargraph del pannello frontale

Misurazione del rumore AM

La misurazione sul pannello frontale può essere commutata per mostrare il livello relativo della componente di rumore AM accidentale e sincrona della portante FM. Il rumore AM viene indirizzato ad un'uscita BNC separata e, se selezionato, viene monitorato anche in cuffia.

MISURAZIONI IN BANDA BASE FM

Ingresso in banda base

Ingresso BNC composito/MPX regolabile per decodificatore stereo e circuito di misura della sottoportante. Accetta livelli di modulazione del 100% (tipico 3V p-p) pari a ±75kHz di deviazione della portante.

Misurazione composito/MPX

Il display a barra grafica a LED a 58 segmenti ha una risposta quasi di picco con mantenimento del picco fluttuante. Commutabile tra la deviazione positiva, la deviazione negativa e la più alta delle due

Risoluzione del contatore

1% di precisione tra l'80% e il 100% di modulazione della portante; 2% di risoluzione tra il 46% e l'80% (100% = ±75kHz di deviazione della portante)

Integrazione della misurazione

Selezionabile dall'utente a 0.1ms, 0.2ms, 0.5ms e 1.0ms

Risposta in frequenza del contatore

+0/-1%, 10Hz - 100kHz

Lampeggiatore di picco

Programmabile con incrementi dell'1% tra il 95% e il 120% della modulazione del vettore totale.

PRESTAZIONI DEMODALI STEREO

Ingresso Composito/MPX selezionato con interruttore

• Collegamento diretto all'uscita demodulata della sezione del ricevitore offair
• Il connettore BNC accetta un ingresso esterno in banda base 3V p-p (regolabile) equivalente alla deviazione portante piena (±75kHz)

Programmare le uscite audio

• Le uscite di programma stereo XLR bilanciate dei canali sinistro e destro forniscono +4dBm al 100% di modulazione monofonica (±75kHz di deviazione della portante)
• Presa per cuffie sul pannello frontale

Display di misurazione Demod

I display a doppia barra grafica a LED mostrano l'audio del programma demodulato Left and Right o L+R e L-R. Il display risponde ai picchi tra +10dB e -30dB, e la risposta media tra -30dB e -64dB.

Risposta in frequenza audio stereo

±0.5dB, 10Hz - 15kHz

Rapporto segnale/rumore stereo

Il rumore portante non modulato (stereo) è migliore di 65dB sotto il 100% di modulazione con de-enfasi applicata.

Distorsione

<0,075%THD a 400Hz 100% Modulazione Mono. No De-Emphasis, non pesato

Separazione stereo

55dB, 50Hz - 15kHz con un ingresso composito esterno/MPX. In modalità off-air, la selettività del ricevitore limita la separazione a >45dB, 50Hz - 15kHz (vedi Figura 3).

Diafonia stereo

Con il metodo M/S o S/M (stereo-differenza), >60dB, 50Hz - 5kHz, ridotto a >45dB a 15kHz con ingresso esterno composito/MPX. In modalità off-air la selettività del ricevitore limita la diafonia a >50dB, 50Hz - 5kHz, ridotto a >35dB a 15kHz (Vedi Figura 4).

Commutazione stereo/mono

La commutazione di modalità è automatica con un indicatore sul pannello frontale; la ricezione monofonica può essere forzata con un pulsante sul pannello frontale o dall'interfaccia web remota.

Programma De-Emphasis

Può essere acceso e spento dal pannello frontale o dall'interfaccia Web (indicatore fornito); il ponticello interno seleziona la caratteristica 50μs o 75μs.

MISURE SOTTOPORTANTE FM

Scala e risoluzione/precisione del contatore

Il display a barra grafica a LED a 58 segmenti misura i livelli stereo pilota e sottoportante tra il 2,6% e il 14% con risoluzione e precisione dello 0,2%. Le percentuali di iniezione si riferiscono al 100% = ±75kHz di deviazione della portante.

Caratteristiche di misurazione

Rispondere ai picchi in tutte le modalità

Filtri di misura

• Tono pilota stereo 19kHz
• Sottoportante stereo residua a 38kHz
• Sottoportante dati RDS/RBDS 57kHz
• Sottoportante audio SCA a 67kHz
• Sottoportante audio SCA a 92kHz

ALLARMI PROGRAMMABILI

Lampeggiatore di picco

L'uscita per la chiusura del terreno fornisce un'indicazione remota coincidente con il lampeggiatore di picco del pannello frontale

Programma Perdita audio

Il LED del pannello frontale e l'allarme di chiusura a terra (remoto) è programmabile dal pannello frontale per indicare quando uno dei due canali stereo rimane 10dB o più al di sotto di 0dB per un periodo che può essere impostato tra 10 secondi e 2 minuti.

Segnale basso

Il LED del pannello frontale e l'allarme di chiusura a terra a distanza è fissato ad un livello di segnale RF in ingresso al di sotto del quale le misure di modulazione non sono valide.

Multipath

Il LED del pannello frontale e l'allarme di chiusura a terra a distanza è fissato ad un grado di distorsione multipath al di sopra del quale le misure di modulazione non sono valide.

PORTA DI RETE

Connettore del pannello posteriore

Una presa RJ45 accetta connessioni di rete TCP/IP per la configurazione e il funzionamento a distanza.

Impostazioni

L'indirizzo DHCP o IP statico può essere impostato dal pannello frontale.

SNMP

Supporta il monitoraggio e il controllo remoto SNMP (il file MIB può essere scaricato direttamente dal 531N)

SMTP

Supporta servizi di posta elettronica con o senza SSL.

DNS dinamico

Supporta dyndns.org, no-ip.org e dnsomatic.com.

VARIE

Requisiti di alimentazione

105 - 130VAC o 210 - 260VAC, 50/60Hz; 20 watt

Dimensioni e peso

3½"A x 19 "L x 12 "P (2U); 14 libbre. (spedizione)

Ambientale

0°C - 50°C campo di temperatura di esercizio; 95% umidità relativa senza condensa; fino a 3000 metri AMSL
