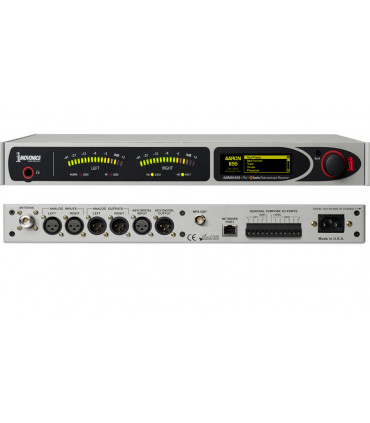

AAROM 655 FM-HD INOVONICS BROADCAST RECEVITORE DI TRASMISSIONE

AAROM 655 FM-HD INOVONICS BROADCAST

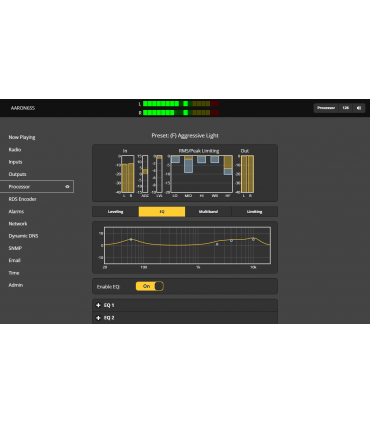

La connettività IP con un'interfaccia Web-browser permette il totale controllo remoto dell'unità da qualsiasi PC o dispositivo mobile, insieme al monitoraggio audio remoto. Gli allarmi di guasto GPIO locali sono integrati con notifiche via e-mail, registri di allarme e supporto completo per il funzionamento SNMP.

L'elaborazione audio completa include l'AGC gated e 'a finestra', un esclusivo livellatore 'sillabico', tre bande di compressione, e sia la banda larga che il limite HF indipendente. 4 sezioni di equalizzazione parametrica, un'utility 'Bass Punch', regolazioni indipendenti di densità e Loud/Smooth, e l'elaborazione composita variabile che completa la funzione di elaborazione. L'AARON 655 include un encoder RDS integrato che può passare o rigenerare l'RDS in ingresso, e può anche riformattare i dati HD Radio™ 'PAD' per la ritrasmissione RDS.

Caratteristiche

Prestazioni del ricevitore basato su DSP (SDR) senza compromessi

Accetta programmi audio da programmi analogici FM, digitali HD1 attraverso programmi HD8, sorgenti di streaming e ingressi di linea analogici o AES-digitali, tutti con backup audio failover assegnabile

Elaborazione audio con AGC, EQ parametrico, potenziamento del "punch" dei bassi, compressione multibanda, controllo indipendente dei picchi a banda larga / HF e clipping composito

Un'uscita composito/MPX rigenerata e controllata dai picchi, più uscite di linea di programma analogiche bilanciate e AES-digitali per eccitatori con generatori stereo integrati

Un encoder interno RDS/RBDS in grado di personalizzare i dati RDS in entrata fuori onda, convertire HD Radio™ PAD in RDS, convertire i metadati in streaming in RDS o ricevere dati IP Telnet

Un'intuitiva interfaccia Web di controllo remoto con monitoraggio audio a distanza; gli allarmi di ricezione autobloccanti danno una notifica immediata via e-mail e testo

Monitoraggio e controllo remoto SNMP di tutte le funzioni di AARON 655

Un BandScanner™ integrato per un'istantanea dello spettro RF locale

Specifiche

PRESTAZIONI DEL RICEVITORE

Gamma di sintonizzazione

87.5MHz - 107.9MHz in passi da 100kHz

Sensibilità/rumore

5dBμV per 50dB non pesati, monoaurale analogico-FM SNR

Risposta in frequenza fuori dall'aria

Analogico-FM: ±0.5dB, 20Hz - 15kHz

HD Radio™: 20Hz - 20kHz (secondo le specifiche di certificazione)

De-Emphasis FM

5μs o 50μs, selezionabili da menu

Separazione stereo (a 1kHz)

Analogico-FM: >50dB

HD Radio™: >90dB

Sistema dati radio

Analogico-FM: RDS/RBDS, selezionabile da menu

HD Radio™: "PAD"

Programma Latenza del segnale (ritardo)

Fonti analogico-FM o Line-In Sources: 3.7ms all'uscita analogica, 4.53ms all'uscita digitale, 4.1ms all'uscita MPX

Sorgente HD Radio™: tipicamente 8 secondi a qualsiasi uscita

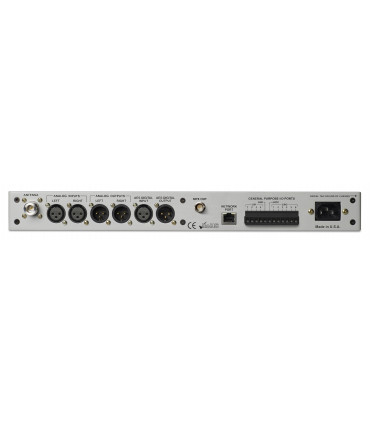

INGRESSI E USCITE

Ingresso antenna

50Ω (N)

Uscita Composite/MPX

75Ω (BNC); 1V p-p - 6V p-p per deviazione portante FM ±75kHz

Programmare gli ingressi di linea

Analogico: Active-balanced (XLR) accetta livelli di linea '0VU' tra -15dBu e +15dBu; +24dBu clipping

AES Digital: Balanced (XLR) accetta livelli di linea di picco tra -30dBFS e 0dBFS a frequenze di campionamento tra 32kHz e 96kHz

IP Streaming: Accetta i flussi Icecast/SHOUTcast MP3, Ogg e AAC

Programmare le uscite di linea

Caratteristica: Le uscite di linea del programma analogico e digitale possono essere commutate tra la risposta FM-pre-enfatizzata o "normalizzata" (piatta)

Analogico: Active-balanced (XLR) fornisce da -12dBu a +18dBu con modulazione al 100%; clipping +18dBu; sorgente 200Ω

AES Digital: (XLR) a 24 bit, campionamento a 44.1kHz; fornisce da -30dBFS a 0dBFS al 100% di modulazione

In streaming: Codifica MP3 per il monitoraggio remoto di IP/browser

Porta di rete

Connessione di rete TCP/IP con jack RJ45 per la completa configurazione e il funzionamento a distanza dell'AARON 655; supporta SNMP

GPIO

4 GPI, 6 collegamenti a vite GPO, tutti assegnabili con polarità logica selezionabile; consentono il controllo della chiusura dei contatti di determinate funzioni di impostazione e di funzionamento e forniscono allarmi esterni locali o il collegamento a sistemi di controllo remoto

Presa per cuffie

Pannello frontale da ¼ di pollice (TRS)

PROTEZIONE AUDIO FAILOVER

Quattro failover progressivi (sequenziali) possono essere programmati in modo selettivo per rispondere a perdite della portante, perdita audio, perdita del pilota FM, perdita dell'HD, perdita dello stream o disallineamento RDS a seconda del guasto della sorgente.

ELABORAZIONE AUDIO

AGC

Gated, AGC "gain-riding" con intervallo di acquisizione ±15dB; funzionamento "a finestra" a doppia velocità

Livellamento

La compressione variabile 'sillabica' 2:1 normalizza il dialogo e le fonti musicali

Equalizzazione parametrica

4 sezioni di equalizzazione parametrica, ciascuna con frequenza variabile, 'Q' e guadagno

Punch del basso

Il potenziamento variabile dei bassi accentua l'attacco iniziale dei bassi

Compressione

3 bande di r.m.s. e di compressione dei picchi con frequenze di crossover selezionabili, controlli master variabili e comandi di pilotaggio a banda singola

Controllo del picco finale

La limitazione dei picchi finali in avanzamento elimina il clipping a punta piatta; limitatore HF indipendente per la protezione di pre-enfasi

Clipper composito

0dB - 3dB di profondità di clipping MPX regolabile (escluso pilota stereo e sottoportante RDS)

Elaborazione dei preset

10 impostazioni predefinite in fabbrica, 10 impostazioni predefinite dall'utente

ENCODER RDS/BDS

Campi supportati

PI, PTY, PS, PS, RT, M/S, TP, DI, CT, AF

HD 'PAD' a RDS

HD Radio™ Nome, Slogan, Artista, Titolo, Album e Genere possono essere convertiti nei campi RDS scrolling-PS e RT

Trasmissione di metadati audio in streaming su RDS

Nome Streamed, Metadati, Descrizione e Genere possono essere convertiti nei campi RDS scrolling-PS e RT

Telnet a RDS

Accetta aggiornamenti dinamici PS e Radio Text via IP

BANDSCANNER

Un analizzatore di spettro integrato spazza l'intera banda FM (o una parte selezionata) e presenta una visualizzazione grafica di tutti i segnali ricevuti, inclusi i valori RSSI e le trasmissioni HD Radio™.

VARIE

Allarmi

Gli allarmi di guasto includono la perdita dell'audio radio, la perdita dell'audio analogico, la perdita dell'audio digitale, la perdita dell'audio in streaming, il segnale basso, l'errore RDS, la perdita del pilota stereo e la perdita del canale HD Radio™. Gli allarmi attivano le indicazioni del pannello frontale, le chiusure locali (GPO), le notazioni dell'interfaccia del browser, le spedizioni SMS/email, SNMP.

Registri degli allarmi

Gli allarmi sono registrati e possono essere scaricati come file CSV giornalieri, settimanali o mensili.

SNMP

Tutti i comandi di impostazione e di funzionamento e le funzioni di allarme dell'AARON 655 sono gestiti da SNMP.

Generatore di toni di prova interno

20Hz - 20kHz; frequenza e ampiezza programmabili

Requisiti di potenza

88VAC - 264VAC, 48Hz - 63Hz ('universale'); 12 watt

Dimensioni e peso

A: 1¾"/44mm, L: 19"/483mm, P: 9½"/240mm (1U); 9lb/4kg (netto, 12lbs/5.4kg (spedizione)

Ambientale

32°f/0°C - 122°F/50°C; 0% - 95% umidità relativa senza condensa; 10.000ft/3048m
