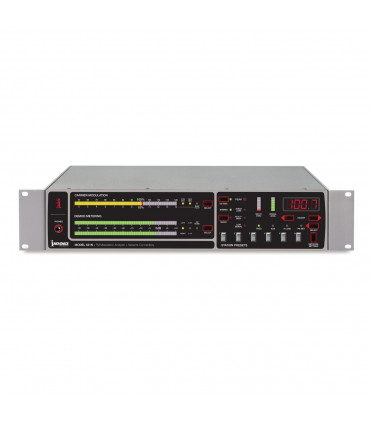

531N Inovonics Broadcast Moniteur de modulation FM

Les relevés hors antenne sont qualifiés par l'indicateur de trajets multiples exclusif d'Inovonics, qui aide également à l'alignement des antennes lors de la mise en place initiale des stations. En outre, les lectures de la puissance du signal et du bruit AM synchrone qualifient le signal entrant et valident les mesures.

Surveillance du bruit AM synchrone - une exclusivité d'Inovonics.

Les alarmes sur le panneau arrière vérifient constamment la perte audio, la perte RF, la multivoie et la surmodulation, tandis que des notifications avancées alertent le personnel par e-mail ou SMS lorsqu'une ou toutes les alarmes se produisent.

Caractéristiques

• Ensemble complet d'outils de mesure et de comptage pour assurer la conformité réglementaire de la radiodiffusion FM dans le monde entier.
• Entrées séparées pour l'antenne, le haut niveau ʻdirectʼ RF, et les mesures de signaux composites.
• Affichage en temps réel de la puissance du signal et des effets multitrajets, plus sortie de bruit AM synchrone (BNC) pour valider les relevés et aider à l'alignement de l'antenne.
• Surveillance du bruit AM synchrone - une exclusivité d'Inovonics.
• Sorties ligne gauche et droite analogiques composites et symétriques.
• Mesure sur le panneau avant pour les niveaux d'injection de sous-porteuses : 38 kHz, 57 kHz (RDS), 67 kHz et 92 kHz.

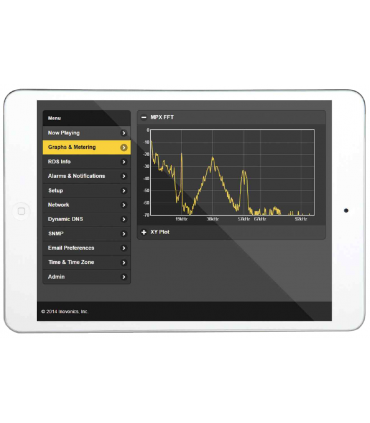

• La mesure avancée comprend un analyseur de spectre FFT pour les tracés MPX, XY gauche/droite et les niveaux audio dans le temps.
• Alarmes pour la surmodulation des crêtes, la perte de signal, la perte audio du programme et les trajets multiples.
• Les fermetures du panneau arrière vers le sol permettent d'indiquer les alarmes à distance et de commuter les stations préréglées.
• Interface Web de télécommande "réactive" avec diffusion audio en direct.
• Contrôle et support SNMP.

Spécifications

SECTION DES RÉCEPTEURS HORS ANTENNE

Tapez

Circuit superhétérodyne à double conversion avec un détecteur FM ultra-linéaire breveté, à rejet de bruit et à comptage d'impulsions

Tuning Range

76MHz - 108MHz par incréments de 100kHz

Présélections des stations

6 boutons poussoirs préprogrammés par l'utilisateur ; sélection locale ou à distance

Entrées RF

• Connecteur F pour antenne de 75 ohms
• Connecteur BNC pour échantillon RF de haut niveau de 50 ohms ; 1V - 7V r.m.s.

Sensibilité du récepteur

10μV (10dBf) pour une atténuation mono de 50dB ; 250μV (60dBf) requis pour une lecture valide de la modulation totale

Sélectivité du récepteur

±0,25dB, 20Hz - 50kHz ; -1,5dB ou moins à 100kHz (voir figure 1) ; -35dB (typ) à 200kHz (voir figure 2)

Production en bande de base

Sortie BNC composite / démodulation MPX ; 3Vp-p à 100% de modulation.

RSSI (niveau d signal entrant)

Mesure indépendante de la force relative du porteur entrant par un bargraphe LED en façade

Mesure de la distorsion des trajets multiples

Mesure indépendante du degré relatif des effets de distorsion de la réception par trajets multiples au moyen d'un bargraphe à LED en façade

Mesure du bruit AM

Le compteur frontal peut être commuté pour indiquer le niveau relatif de la composante de bruit AM synchrone incident de la porteuse FM. Le bruit AM est acheminé vers une sortie BNC séparée et est également contrôlé par des écouteurs lorsqu'il est sélectionné.

MESURES EN BANDE DE BASE FM

Entrée en bande de base

Entrée BNC composite/MPX réglable vers le décodeur stéréo et le circuit de mesure de la sous-porteuse. Accepte des niveaux de modulation de 100% (3V p-p typique) correspondant à une déviation de la porteuse de ±75kHz.

Mesure du composite/MPX

L'affichage à 58 segments du bargraphe à LED a une réponse quasi-crête avec un maintien flottant de la crête. Il peut être commuté entre un écart positif, un écart négatif et le plus élevé des deux

Résolution des compteurs

Précision de 1% entre 80% et 100% de modulation de la porteuse ; résolution de 2% entre 46% et 80% (100% = ±75kHz de déviation de la porteuse)

Intégration des compteurs

Sélectionnable par l'utilisateur à 0,1 ms, 0,2 ms, 0,5 ms et 1,0 ms

Réponse en fréquence des compteurs

+0/-1%, 10Hz - 100kHz

Clignotant de pointe

Programmable par incréments de 1% entre 95% et 120% de la modulation totale de la porteuse.

PERFORMANCES DE LA DÉMODULATION STÉRÉO

Entrée composite/MPX sélectionnée par commutation

• Connexion directe à la sortie démodulée de la section de réception hors antenne
• Le connecteur BNC accepte une entrée de bande de base externe 3V p-p (réglable) équivalente à la déviation totale de la porteuse (±75kHz)

Sorties audio du programme

• Les sorties de programme stéréo XLR symétriques des canaux gauche et droit délivrent +4dBm à une modulation monaurale de 100% (±75kHz de déviation de la porteuse)
• Prise d'écouteurs sur le panneau avant

Affichage des compteurs Demod

Les deux affichages LED à bargraphes montrent l'audio du programme démodulé à gauche et à droite ou G+R et G-R. L'affichage répond en crête entre +10dB et -30dB, et en moyenne entre -30dB et -64dB.

Réponse en fréquence de l'audio stéréo

±0,5dB, 10Hz - 15kHz

Rapport signal/bruit stéréo

Le bruit de porteuse non modulé (stéréo) est meilleur que 65dB en dessous de 100% de modulation avec la désaccentuation appliquée.

Distorsion

<0,075%THD à 400Hz 100% Modulation Mono. Pas de désaccentuation, non pondéré

Séparation stéréo

55dB, 50Hz - 15kHz avec une entrée externe composite/MPX. En mode hors antenne, la sélectivité du récepteur limite la séparation à >45dB, 50Hz - 15kHz (voir figure 3).

Diaphonie stéréo

Par la méthode M/S ou S/M (stéréo-différence), >60dB, 50Hz - 5kHz, réduit à >45dB à 15kHz avec entrée externe composite/MPX. En mode hors antenne, la sélectivité du récepteur limite la diaphonie à >50dB, 50Hz - 5kHz, réduite à >35dB à 15kHz (voir figure 4).

Commutation stéréo/mono

Le changement de mode est automatique grâce à un indicateur en façade ; la réception monaurale peut être forcée à l'aide d'un bouton en façade ou à partir de l'interface Web distante.

Désaccentuation du programme

Peut être activé et désactivé à partir du panneau avant ou de l'interface Web (indicateur fourni) ; un cavalier interne permet de sélectionner la caractéristique 50μs ou 75μs.

MESURES DE LA SOUS-PORTEUSE FM

Mise à l'échelle et résolution/précision des compteurs

L'écran bargraphe LED à 58 segments mesure les niveaux de pilote et de sous-porteuse stéréo entre 2,6 % et 14 % avec une résolution et une précision de 0,2 %. Les pourcentages d'injection se rapportent à 100 % = ±75 kHz de déviation de la porteuse.

Caractéristique de mesure

Une réponse de pointe dans tous les modes

Filtres de mesure

• Tonalité pilote stéréo 19 kHz
• Sous-porteuse stéréo résiduelle de 38 kHz
• Sous-porteuse de données RDS/RBDS à 57 kHz
• Sous-porteuse audio SCA 67 kHz
• Sous-porteuse audio 92 kHz SCA

DES ALARMES PROGRAMMABLES

Clignotant de pointe

La sortie de mise à la terre donne une indication à distance coïncidant avec le peak flasher du panneau avant

Programme Perte audio

La LED du panneau avant et l'alarme de mise à la terre (à distance) sont programmables depuis le panneau avant pour indiquer si l'un ou l'autre des canaux stéréo reste inférieur à 0 dB ou plus pendant une période pouvant être réglée entre 10 secondes et 2 minutes.

Signal faible

La LED de la face avant et l'alarme de mise à la terre à distance sont fixées à un niveau du signal RF entrant en dessous duquel les mesures de modulation ne sont pas valables.

Multipath

La LED de la face avant et l'alarme de fermeture du sol à distance sont fixées à un degré de distorsion par trajets multiples au-delà duquel les mesures de modulation ne sont pas valables.

PORT RÉSEAU

• Connecteur du panneau arrière
• Une prise RJ45 accepte les connexions réseau TCP/IP pour l'installation et le fonctionnement à distance.

Paramètres

L'adresse DHCP ou l'adresse IP statique peut être définie à partir du panneau avant.

SNMP

Prend en charge la surveillance et le contrôle à distance par SNMP (le fichier MIB peut être téléchargé directement à partir du 531N)

SMTP

Prend en charge les services de courrier électronique avec ou sans SSL.

DNS dynamique

Supporte dyndns.org, no-ip.org, et dnsomatic.com.

DIVERS

Besoins en énergie

105 - 130VAC ou 210 - 260VAC, 50/60Hz ; 20 watts

Taille et poids

3½"H x 19 "W x 12 "D (2U) ; 14 lbs. (expédition)

Environnement

0°C - 50°C gamme de température de fonctionnement ; 95% d'humidité relative sans condensation ; jusqu'à 3000 mètres AMSL
