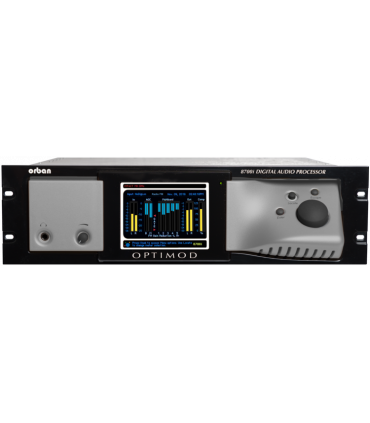

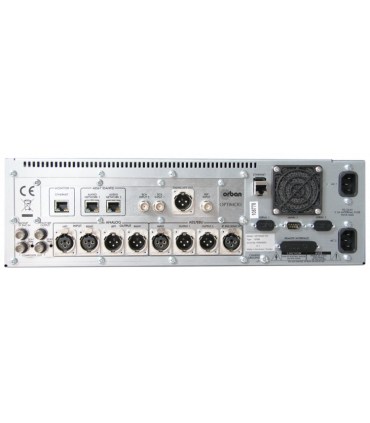

8700i OPTIMOD Orban Processeur de Audio Radiodiffusion FM

Vue d'ensemble

Le processeur audio OPTIMOD 8700i dispose de fonctionnalités exclusives telles que Xponential Loudness™ qui redonne vie à la musique hyper compressée, révélant les détails et augmentant l'impact tout en réduisant la fatigue et la distorsion de l'écoute. Grâce à son atténuateur de phase Multipath Mitigator, la distorsion multivoie peut être réduite sans compromettre la séparation stéréo et grâce au synthétiseur Subharmonic Synthesizer, il est possible d'ajouter un punch de basse moderne à des enregistrements plus anciens. Il met à votre disposition la technologie de limitation MX d'Orban qui réduit la distorsion, améliore le punch transitoire et minimise la perte de hautes fréquences induite par la préaccentuation. D'autres caractéristiques remarquables sont l'interface Dante qui fournit un AoIP à double redondance avec support AES67, son interface MPX numérique, un serveur de streaming intégré à des fins de surveillance et des alimentations électriques à double redondance surveillées et avec alarme ainsi que des relais de contournement de sécurité pour un fonctionnement sans souci 24 heures sur 24, 7 jours sur 7.

Caractéristiques principales

Configuration rapide du processeur audio

Cette fonction fournit une procédure guidée et systématique pour la configuration de votre processeur audio 8700i.

Préréglages d'usine et moins de contrôle

L'OPTIMOD 8700i est livré avec une variété de préréglages d'usine que vous pouvez utiliser comme base pour créer votre propre traitement du son de la signature. Orban est heureux de vous aider à trouver la configuration parfaite pour votre station. Le réglage facile du traitement de la dynamique permet à chacun d'obtenir d'excellents résultats, tandis que les experts en traitement audio peuvent affiner leurs préférences exactes grâce au contrôle intermédiaire ou avancé.

Xponential Loudness™ Algorithme

L'algorithme Xponential Loudness™ réduit la fatigue d'écoute et améliore en fait l'audition des auditeurs grâce à la psychoacoustique adaptative. Il fait revivre la musique qui a été "hypercomprimée" lors du mastering et/ou qui est passée par une compression avec perte, comme le MP3. C'est comme une loupe audio qui fait ressortir les détails cachés, clarifie le son et incite les auditeurs à écouter plus longtemps.

Synthétiseur sous-harmonique

Le synthétiseur sous-harmonique crée de l'énergie une octave en dessous de l'énergie du programme dans la gamme de 50-90 Hz lorsque cette énergie n'est pas présente à l'entrée et lorsque de la musique est détectée. Il ajoute du punch et du slam aux anciens morceaux tout en conservant leur musicalité.

"Multipath Mitigator" Correction du biais de phase gauche/droite

Appliqué aux chaînes de traitement radio analogique et numérique, le correcteur de déphasage minimise l'énergie L-R qui peut causer une distorsion par trajets multiples tout en empêchant le filtrage en peigne dans les récepteurs mono et les récepteurs stéréo lorsqu'ils se mélangent.

"Contrôle de la "crête réelle

Le contrôle "True Peak" est disponible pour le traitement radio numérique avec une précision supérieure à 0,5 dB. Pour le matériel de programme typique, la précision est de 0,2 dB.

Commande de puissance multiplex UIT BS-412

Un contrôleur de puissance multiplex BS-412 amélioré fournit un nouvel algorithme réglable par l'utilisateur et adapté au programme pour rendre le fonctionnement plus fluide et plus subtil.

ITU-R BS.1770-4 Contrôle de l'intensité sonore

Le contrôle de l'intensité sonore est disponible pour les chaînes de traitement de la radio numérique et analogique dans les pays qui appliquent une limite d'intensité sonore BS.1770 aux émissions radio numériques et/ou analogiques.

Limiteur/écrêteur composite

Un limiteur composite breveté à "interpolation demi-cosine" offrant une excellente protection spectrale de la tonalité pilote et des SCA (y compris le RDS). Si vous préférez le son d'un écrêtage composite conventionnel, nous proposons également un écrêteur composite déformable avec protection spectrale de la tonalité pilote et des sous-porteuses. Le clipper composite commande le limiteur composite, qui sert de compensateur de dépassement pour le clipper composite lorsqu'il est actif.

Fonctionnement du codeur stéréo de la BLU

Permet au modulateur de sous-canal stéréo de son encodeur stéréo de fonctionner dans un mode expérimental compatible à bande latérale unique / bande latérale virtuelle. En mode SSB, le modulateur de sous-canal agit comme un générateur SSB pur pour les matériaux L-R dans la gamme de fréquences de 150 Hz à 17 kHz et comme un générateur de bande latérale résiduelle en dessous de 150 Hz.

Sortie moniteur DJ à faible retard

Le limiteur MX, le Multipath Mitigator et le synthétiseur sous-harmonique ajoutent un retard qui rend peu pratique pour le talent de surveiller toutes les structures de traitement hors antenne avec des écouteurs. Une nouvelle chaîne de contrôle au casque (avec un retard d'environ 6 ms) fournit un processeur FM à cinq bandes qui vous permet de composer la quantité de "son clippeur FM" que vous préférez.

Sortie moniteur en continu

Utilisé avec l'application de télécommande du 8700i, le moniteur de streaming facilite la vérification ou l'amélioration de la signature sonore de votre station lorsque vous ne pouvez pas recevoir hors antenne le signal FM traité par le 8700i. La fonction de diffusion en continu vous permet

MPX numérique

La sortie composite numérique AES3 384/192 kHz qui est compatible et interopérable avec la norme 192 kHz mise en œuvre par plusieurs fabricants d'émetteurs.

Entrée de référence 10 MHz/horloge vocale

10 MHz/entrée de référence de l'horloge wordclock : Une entrée de référence permet de verrouiller l'horloge DSP interne, la fréquence de la tonalité pilote stéréo et la fréquence d'échantillonnage de la sortie composite numérique sur un signal de référence de 10 MHz ou 1 x wordclock, facilitant le fonctionnement en réseau à fréquence unique (SFN) et en réseau quasi unique (N-SFN).

Relais de dérivation de sécurité

Les entrées et sorties analogiques et numériques AES3 sont équipées de relais de dérivation de sécurité câblés en cas de défaillance du matériel ou de panne de courant.

Double alimentation électrique

Les doubles alimentations du 8700i avec des entrées de ligne CA indépendantes assurent un fonctionnement redondant pour garantir un temps de fonctionnement maximal. Les deux alimentations sont surveillées en permanence et, en cas de défaillance, une alarme est générée.

RDS

Le processeur audio 8700i possède un générateur RDS/RBDS complet intégré qui prend en charge les valeurs RDS statiques et dynamiques.

Mode de test de contournement et générateur de tonalité

Un mode de test de contournement peut être invoqué localement, par télécommande ou par automatisation pour effectuer un test du système de diffusion ou pour comparer facilement le son original et le son traité. Un générateur de tonalité de ligne intégré facilite le réglage rapide et précis des niveaux.

Prise en charge du SNMP

La fonction SNMP (Simple Network Management Protocol) vous permet de surveiller l'état de votre OPTIMOD et d'envoyer des notifications d'alarme via la connexion Ethernet de votre OPTIMOD à votre réseau.

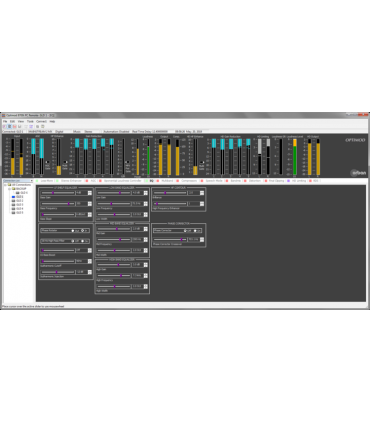

Commande à distance ou fonctionnement en façade

Vous pouvez utiliser et configurer le processeur audio 8700i confortablement via le logiciel PC Windows fourni en utilisant votre réseau local ou l'Internet. Toutes les fonctionnalités sont également disponibles via le panneau avant avec son écran coloré.

Spécifications

Réponse en fréquence (mode de contournement ; chaîne de traitement analogique) :

Suit la courbe de préaccentuation standard de 50µs ou 75µs ±0,10 dB, 2,0 Hz - 15 kHz. La sortie analogique gauche/droite et la sortie numérique peuvent être configurées par l'utilisateur pour une sortie plate ou pré-accentuée.

Fréquence d'échantillonnage :

64 kHz à 512 kHz, en fonction du traitement effectué.

Bruit :

Le niveau de bruit de sortie dépend du gain du processeur (Limit Drive, AGC Drive, Two-Band Drive et/ou Multiband Drive), du niveau de déclenchement, de l'égalisation, de la réduction du bruit, etc. Il est principalement régi par la gamme dynamique du convertisseur A/N, qui a un rapport surcharge/bruit spécifié de 110 dB. La gamme dynamique du traitement numérique du signal est de 144 dB.

Distorsion totale du système (désaccentué, 100% de modulation) :

<0,01% THD, 20 Hz - 1 kHz, passant à <0,05% à 15 kHz. <0,02 % de distorsion IM SMPTE.

Séparation totale du système :

> 55 dB, 20 Hz - 15 kHz ; 65 dB typique.

Polarité (modes bi-bande et bypass) :

Polarité absolue maintenue. Un signal positif en entrée se traduira par un signal positif en sortie lorsque les contrôles de polarité HD et FM sont réglés sur POSITIF.

Contrôle des crêtes à la sortie HD :

Le limiteur de crête est suréchantillonné à 256 kHz, ce qui donne un dépassement de 0,5 dB dans le pire des cas à la sortie analogique et pour toutes les fréquences d'échantillonnage de sortie. (Pour obtenir cette performance à une fréquence d'échantillonnage de sortie de 32 kHz, il est nécessaire de régler la fréquence de coupure du filtre passe-bas HD du 8700i à 15 kHz).

Délai

Retard de diversité FM analogique défaisable :

0,27 à 12,0 secondes, réglable par incréments d'un échantillon à une fréquence d'échantillonnage de 64 kHz pour permettre aux retards des trajets analogiques et numériques du système HD Radio d'être adaptés à la sortie du récepteur. Le retard relatif entre la radio HD/numérique et les sorties FM analogiques reste constant quelle que soit la structure en service. Le retard peut être modifié via le logiciel 8700i PC Remote, via SNMP et via des commandes de type Telnet (contrôle du terminal) via les ports série et Ethernet. Plusieurs fabricants fabriquent des moniteurs HD Radio qui peuvent ajuster le délai de diversité du 8700i via le contrôle du terminal pour compenser les changements de délai HD qui pourraient se produire ailleurs dans le système de transmission. Pour éviter d'introduire des artefacts dans le trajet FM analogique, son délai est maintenu constant et le délai HD est modifié si le réglage ne dépasse pas ±1,3 secondes.

Délai de traitement minimum :

Dépend de la structure de traitement. Généralement 17 ms pour la bande 5 à latence normale, 13 ms pour la bande 5 à faible latence, 3,7 ms pour la bande 5 à latence ultra-faible et 17 ou 22 ms pour la bande 2, selon la structure de croisement choisie. Les préréglages MX ont un retard d'environ 270 ms. L'atténuateur de trajets multiples ajoute 146 ms de retard supplémentaire, et peut être contourné dans des situations comme les émissions extérieures où le talent doit être surveillé hors antenne. Le synthétiseur sous-harmonique déformable ajoute 67,5 ms de retard lorsqu'il est actif.

Retard du processeur de surveillance des écouteurs :

Le processeur de surveillance des écouteurs, dédié et à faible retard, a un retard de 6 ms et fournit une chaîne de traitement FM complète, y compris un compresseur à 5 bandes et un écrêteur FM à distorsion annulée. L'entraînement du clippeur est réglable pour permettre de composer la quantité préférée de "son clippeur FM".

Entrée audio analogique

Configuration :

Stéréo.

Impédance :

> 10kΩ impédance de charge, équilibrée électroniquement1.

Niveau d'entrée nominal :

réglable par logiciel de -4,0 à +13,0 dBu (VU).

Niveau d'entrée maximum :

+27 dBu.

Connecteurs :

Deux XLR, femelles, avec suppression des interférences électromagnétiques. Broche 1 masse du châssis, broches 2 (+) et 3 symétriques, flottantes et équilibrées électroniquement.

Conversion A/D :

Convertisseur delta sigma 24 bits sur-échantillonné 128x avec filtre anti-aliasing à phase linéaire.

Filtrage :

RFI filtré, avec filtre passe-haut à 0,15 Hz.

Sortie audio analogique

Configuration :

Stéréo. La sortie analogique peut émettre le signal analogique traité en FM, le signal numérique traité en radio ou le signal de moniteur à faible retard. Le signal traité FM peut être plat ou préaccentué (à 50µs ou 75µs), sélectionnable par logiciel.

Impédance de la source :

50Ω, équilibré électroniquement et flottant.

Impédance de charge :

600Ω ou supérieure, équilibrée ou non équilibrée. Terminaison non requise ou recommandée.

Niveau de sortie (modulation de crête à 100%) :

Réglable de -6 dBu à +24 dBu en crête, dans 600Ω ou une charge supérieure, réglable par logiciel.

Signal-to-Noise :

> = 90 dB non pondéré (mode Bypass, désaccentué, bande passante 20 Hz - 15 kHz, référencé à 100% de modulation).

Diaphonie :

<= -70 dB, 20 Hz - 15 kHz.

Distorsion :

<= 0,01% THD (mode bypass, désaccentué) 20 Hz - 15 kHz de bande passante.

Connecteurs :

Deux XLR, mâle, avec suppression des interférences électromagnétiques. Broche 1 masse du châssis, broches 2 (+) et 3 équilibrées électroniquement, flottantes et symétriques.

Conversion N/A :

24 bit 128x suréchantillonné.

Filtrage :

RFI filtré.

Bypass du câble :

La mise hors tension de l'Optimod permet de connecter les entrées audio gauche et droite aux sorties audio gauche et droite via un relais.

Entrée audio numérique

Configuration :

Stéréo selon la norme AES3, résolution 24 bits, sélection logicielle de la stéréo, mono de gauche, mono de droite ou
