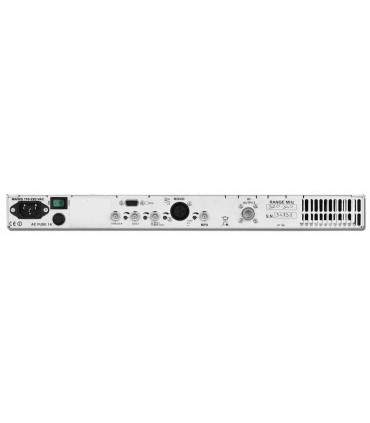

STL-T1-10-A
Liaison Faisceau Radio Émetteur Hyperfréquence
Bande 170-490MHz, bande max ±10MHz 10W

Notre Liaison Faisceau Radio Hertzien-Émetteur porte l'Audio avec le Son de la plus Haute Qualité sur le marché à des km-A 170-490MHz-10W-Livraison Immédiate

DESCRIPTION: Conçu pour transporter des signaux audio. du studio aux sites de transmission en maintenant une haute qualité.

Ces liaisons radio ont été spécialement conçues pour répondre aux dernières normes internationales et exigences avancées stations, qui répondent à des spécifications plus strictes que ce qui est généralement Un coût abordable.

Un grand soin a été apporté à la production d'un signal modulé de qualité Hi-Fi, avec faible bruit résiduel et distorsion. Le signal RF est également gratuit des composants parasites et harmoniques à un degré supérieur à celui requis par CCIR, Europe, USA USA et la plupart des autres normes nationales.

Description Liaison Faisceau Radio Émetteur Hyperfréquence

Le signal RF est également exempt de composants parasites et harmoniques à un degré supérieur à celui requis par le CCIR, Europe, USA. UE Et la plupart d'autres normes nationales.

Une attention maximale a été accordée à la production d'un signal modulé de Qualité haute fidélité, avec un rapport signal / bruit élevé et très faible distorsion.

L'émetteur TK-STL-TX et son récepteur TK-STL-RX sont la base de une liaison synthétisée de haute qualité (STL), utilisée pour transporter les signal du studio à l'émetteur radio ou pour les répéteurs avec Modulation FM ou AM.

Ils permettent la réception d'un signal mono ou stéréo et sa retransmission sans utiliser d’encodeur stéréo supplémentaire à la réception: dans dans les deux cas, le signal de sortie LF du récepteur peut être connecté directement à l'entrée MPX de l'émetteur ou au relais FM local.

Le STL est conçu pour plusieurs bandes de fréquences dans la gamme SHF.

Ces liaisons radio ont été conçues pour répondre aux normes internationales normes et les exigences des radiodiffuseurs existants, en respectant les avec des spécifications strictes à un coût abordable.

Puisqu'ils sont contrôlés numériquement, ils peuvent être programmés sur le station de radio depuis le panneau avant ou à distance.

L'affichage alphanumérique vous permet de mesurer, d'ajuster et de surveiller niveaux de modulation, puissance et paramètres de fonctionnement.

Toutes ces informations sont disponibles en externe via le RS232.

Les niveaux d'entrée et de sortie audio basse fréquence sont précisément réglable sur une large plage au moyen d'atténuateurs variables.

L'émetteur a une entrée auxiliaire pour les encodeurs RDS et SCA.

Une sortie moniteur de modulation permet à d'autres émetteurs ou STL d'être alimenté avec le même signal MPX de haute qualité traité en interne. Dans De plus, le système est compatible avec les encodeurs numériques externes / décodeurs et de fournir des signaux RDS et SCA sans atténuation.

Une alimentation universelle commutée permet un fonctionnement dans le gamme de 95-250 VAC sans intervention et une batterie de secours 24V une entrée est également fournie.

Points forts Liaison Faisceau Radio Émetteur Hyperfréquence

• Synthétisé de 48 à 900 MHz et de 1,2 à 2,7 GHz (/ 2G des modèles). Les fréquences transmises et reçues peuvent être facilement réglées par l'affichage du panneau avant. Le changement de fréquence est très simple et facile grâce à la synthèse de fréquence par pas de 10 kHz et au étalonnage simplifié du filtre d'entrée.
• Il est possible de faire varier le niveau de sortie du signal démodulé de –12 dBu à +12 dBu avec des pas de 0,1 dB et une précision de 0,03 dB; le niveau du signal reçu peut être mesuré sur une échelle dBm (comme sur un analyseur de spectre) sur lequel le seuil d'intervention du silencieux peut être défini.
• Excellente séparation stéréo. Un retard et une amplitude de groupe intégrés le pré-correcteur garantit une très faible distorsion linéaire et une grande séparation stéréo dans toute la bande des 15 kHz.
• Convient pour l'audio numérique. La surmodulation subsonique et la la distorsion de phase à basse fréquence est contrôlée par un circuit de rétroaction afin d'exalter la qualité audio des derniers systèmes numériques.
• Faible bruit. L'excellent rapport signal / bruit en mono ou en stéréo assure l'utilisation parfaite de cette STL dans les réseaux multi-sauts sans diminuer la qualité audio.
• Haute sensibilité. Utilisation d'amplificateurs à ultra faible bruit, sélectifs filtres et avec un puissant circuit de démodulation obtenu la sensibilité des récepteurs est très élevée, permettant ainsi une liaison plus longue distances avec un investissement d'antenne réduit.
• Une grande immunité aux RF permet de fonctionner dans les RF les plus hostiles environnements.
• Réjection élevée des canaux adjacents, obtenue grâce à l'excellent blindage mécanique et précision du filtrage RF.
• Stabilité à haute fréquence avec compensation de la température interne référence en cristal.
• Des menus simples et clairs sur un écran graphique LCD permettent de contrôler toutes les fonctions principales du récepteur et pour mesurer avec précision paramètres comme l'écart de fréquence, l'écart de tonalité pilote MPX, niveau du signal reçu et niveau du silencieux. Mesure complète: complète diagnostic et mesure de tous les principaux paramètres disponibles en utilisant l'écran LCD du panneau avant. La télécommande complète est disponible en une option • Fourni avec une batterie pour assurer un fonctionnement continu même en l'absence d'alimentation électrique et il est muni d'une alarme sortie pour télécommande. L'option d'alimentation VDC est disponible pour fonctionnement sur batterie ou panneaux solaires • Satisfait ou dépasse toutes les normes FCC et Exigences du CCIR.
• Composants des meilleures marques et des plus récents et éprouvés technologies ont été utilisées pour assurer le fonctionnement continu des le récepteur, haute sélectivité et immunité aux signaux adjacents et une qualité audio supérieure.
• Le système exclusif de retrait des modules pour une maintenance et / ou une maintenance aisées ou inspection interne sans enlever les panneaux, compléter une unité adapté à toutes les exigences.

Liaison Faisceau Radio Émetteur Caractéristiques Techniques
