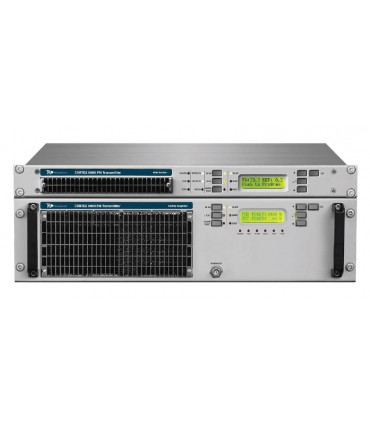

SENSOR 5000 – Trasmettitore FM compatto

CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES DU SENSOR 5000

Puissance de sortie :

• Puissance de sortie : 5 000 W. Réglable de 0 W à la puissance maximale.
• Puissance de sortie maximale : 5 500 W.
• Connecteur de sortie : type 7/8
• Efficacité globale : 75 %
• Efficacité RF : 85 %

ÉLECTRIQUE ET PHYSIQUE

• Alimentation d'entrée CA : 230/400 VCA ±15 %, 50/60 Hz (+/- 3 HZ) monophasé ou triphasé+N
• Consommation électrique : 7 000 VA
• Facteur de puissance > 0,99
• Refroidissement : Air forcé
• MTBF > 20 000 heures

ENVIRONNEMENT

• Température de fonctionnement : -10 °C à +50 °C.
• Altitude de fonctionnement maximale : 4 000 mt.
• Plage d'humidité relative : 0 à 95 % sans condensation.
• Protection contre la foudre, la poussière et la corrosion

DIMENSIONS PHYSIQUES

• Montage : armoire 4 unités
• Grande taille = 450 cm
• Profondeur = 410 cm
• Hauteur = 180 cm
• Poids : 24 kg

DIMENSIONS DE L'EMBALLAGE

• Grande taille = 470 cm
• Profondeur = 430 cm
• Hauteur = 200 cm
• Poids : 25 kg

CARACTÉRISTIQUES RADIOÉLECTRIQUES

• Émetteur compatible IBOC et DRM
• Gamme de fréquences : 87,5 ÷ 108,00 MHz, programmable par pas de 10 kHz
• Sur demande, bandes 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN).
• Stabilité de fréquence : meilleure que ±150 Hz de -10 à +50 °C
• Capacité de modulation, écart maximal : +/-150 kHz.
• Contrôle de fréquence : contrôle par microprocesseur du synthétiseur.
• Impédance de sortie : 50 ohms.
• Affichage : indicateur de puissance et de modulation avant/arrière
• Type de modulation : modulation directe de fréquence de la porteuse. Stéréo F3E avec sous-porteuse et mono.
• Temps de verrouillage : Typ. 4 secondes.
• Atténuation du verrouillage désactivé : ≥ -80 dBc.
• Mode de modulation : Mono, Stéréo, Multiplex, SCA, RDS, Aux.
• Préaccentuation : Flat(0)/50/75 μs sélectionnable depuis le panneau avant.
• Rapport signal/bruit AM asynchrone : -60 dB en dessous de la porteuse de référence. Modulation AM à 100 % à 400 Hz, sans modulation FM.
• Rapport signal/bruit AM synchrone : -60 dB en dessous de la porteuse de référence. Modulation AM à 100 % à 400 Hz avec modulation FM ±75 KHz à 400 Hz.
• Harmoniques RF : dépassent les exigences ETSI/EBU/CCIR/FCC. mieux que 84 dbc
• Rares RF : dépassent les exigences ETSI/EBU/CCIR/FCC. mieux que 84 dbc
• Puissance de sortie activée/désactivée et réglable depuis le panneau avant et à distance.
• Efficacité globale jusqu'à 80 %.
• Moniteur RF : -60 dBc, connecteur BNC
• VSWR : 1,5:1 maximum avec repli automatique à VSWR plus élevé

FONCTIONNEMENT MONAURAL

• Impédance d'entrée audio : 600 ohms symétrique, 15 Kohms asymétrique.
• Niveau d'entrée audio : -6 à +12 dBm. (Autre plage sur demande)
• Connecteur d'entrée : XLR femelle.
• Réponse en fréquence audio : ±0,15 dB, 30 Hz à 15 KHz.
• Distorsion harmonique totale + bruit : 0,03 % à 400 Hz
• Distorsion d'intermodulation : 0,03 %, 1 kHz/1,3 kHz, rapport 1:1
• Distorsion d'intermodulation transitoire : 0,03 %, onde carrée de 2,96 kHz et onde sinusoïdale de 14 kHz.
• Rapport signal/bruit FM : détecteur RMS de -89 dB, -85 dB sous ± 75 kHz déviation, désaccentuation de 50 μs, pondéré.

FONCTIONNEMENT MULTIPLEX

Impédance d'entrée composite : 5 kohms asymétrique.

Niveau d'entrée composite : 3,5 Vp-p pour ± 75 kHz déviation.

Connecteur d'entrée : BNC femelle.

Réponse en amplitude composite : ≤ ± 0,1 dB, de 30 Hz à 53 kHz

Distorsion harmonique totale + bruit : 0,03 % à 400 Hz

Distorsion d'intermodulation : 0,03 %, 1 kHz/1,3 kHz, rapport 1:1

Distorsion d'intermodulation transitoire : 0,03 %, onde carrée de 2,96 kHz et onde sinusoïdale de 14 kHz.

Rapport signal/bruit FM : détecteur RMS de -89 dB, -85 dB sous ±75 kHz déviation, désaccentuation de 50 μs, pondéré.

FONCTIONNEMENT STÉRÉO

• Impédance d'entrée audio : 600 ohms symétrique, 15 ohms asymétrique.
• Niveau d'entrée audio : -12 à +12 dBm.
• Connecteur d'entrée : XLR femelle.
• Réponse en fréquence audio : ±015 dB de 30 Hz à 15 KHz.
• Distorsion harmonique totale + bruit : 0,03 % à 400 Hz
• Distorsion d'intermodulation : 0,02 %, 60 Hz/7 kHz rapport 4:1 + 4 dBu
• Distorsion d'intermodulation transitoire : 0,03 %, onde carrée de 2,96 kHz et onde sinusoïdale de 14 kHz.
• Rapport signal/bruit FM : détecteur RMS de -85 dB, -82 dB sous ±75 kHz déviation, désaccentuation de 50 μs, pondéré.
• Séparation stéréo : 30 ÷ 80 Hz ≥ -53 dB, 80 Hz ÷ 15 KHz ≥ -65 dB (typ. 70 dB).
• Atténuation de la diaphonie : Main vers Sub -55 dB 30 Hz à 15 KHz
• Suppression 38 KHz : ≥ -70 dB (typ. -85 dB).
• Fréquence pilote : 19 KHz ± 1 Hz
• Phase pilote : ± 2° réglable
• Sortie pilote : 1 Vpp., BNC femelle
• Atténuation du filtre audio : ≥ -55 dB à 19 KHz, > -45 dB 20 KHz à 100 KHz.
• Modes : Stéréo, Mono G+D, Mono G, Mono D.

FONCTIONNEMENT AES/EBU

• Niveau d'entrée : -10 dBfs à 0 dBfs
• Connecteur d'entrée : XLR femelle, TOS-LINK optique.
• Impédance d'entrée : 110 ohms.
• Format de données : S/PDF, AES/EBU, IEC958, EIAJCP340/1201.
• Convertisseur N/A : 24 bits.
• Fréquence d'échantillonnage : de 32 à 96 kHz avec sélection automatique
• Séparation stéréo (diaphonie) : ≥ 50 dB, 100 Hz à 5 kHz
• Réponse en amplitude : ≤ ± 0,1 dB, de 30 Hz à 15 kHz
• Rapport signal/bruit FM : -85 dB sous ± 75 kHz d'écart, désaccentuation de 50 μs, pondéré.

FONCTIONNEMENT SCA, RDS, AUX

• Connecteur d'entrée : BNC femelle
• Impédance d'entrée : 3 Kohm.
• Niveau d'entrée : -3 à +6 dBm.
• Réponse en fréquence : ± 0,2 dB, 40 kHz à 100 kHz.
• Connecteur d'entrée : BNC femelle. La plupart des paramètres de performance SCA, RDS, AUX sont déterminés principalement par le générateur utilisé.

CONNEXIONS AUXILIAIRES

• N°2 RS485 : Connecteur d'interface série RJ45 sur panneau arrière.
• Interface de télémétrie : connecteur DB25F sur panneau arrière.

OPTIONS DISPONIBLES

Une large gamme d'options disponibles réduit le besoin d'équipement supplémentaire :

• Encodeur stéréo hautes performances
• AES/EBU numérique
• Encodeur RDS dynamique avec fonction TMC
• AAudio OIP sur IP
• Connectivité TCP/IP et SNMP WEB pour l'accès à distance
• Les bandes japonaise (JPN), russe (OIRT) et autres sont des options disponibles.
• Interface de connecteur de contrôle à distance parallèle
