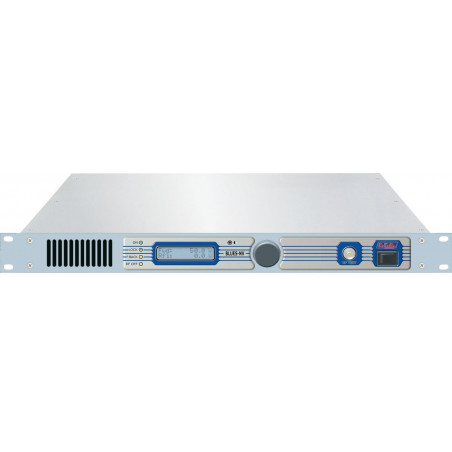

RVR Blues 30 NV 30W - Émetteur FM - Stéréo

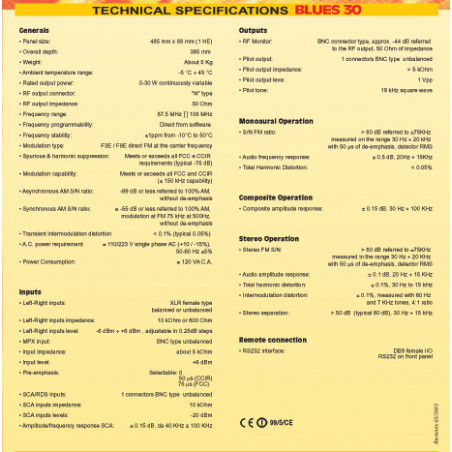

CARACTÉRISTIQUES DU MATÉRIEL :

ultra-compact et ultra-léger (seulement 6 Kg.), châssis en acier inoxydable, en 1 seule unité de rack.

GENERALITES :

Puissance de sortie nominale 30W

Gamme de fréquences FCC -CCIR - OIRT - JPN

Mode opérationnel Mono, Stéréo, Multiplex

Modulation de type F3E

Puissance primaire 80 ÷ 260 Vac ou 24 Vdc

Consommation de courant alternatif 120 VA / 70W

Dimensions physiques (L x H x P) 483 x 88 x 394 mm

Poids 5 kg

Conditions environnementales de travail -10 ÷ +50 °C / 95% d'humidité relative sans condensation

Refroidissement forcé, avec ventilateur interne

Programmabilité de la fréquence A partir d'un logiciel, avec des pas de 10 kHz

Stabilité de la fréquence ±1 ppm

Mode de préaccentuation 0/50 (CCIR) ?S, 75 (FCC) ?S

Suppression des parasites et des harmoniques <75 dBc (80 typique)

Rapport AM S/N asynchrone ? ? dB (typique 70)

Rapport synchrone AM S/N ? ? dB (typique 60)

MONO OPERATION

Rapport S/N FM > 80 dB RMS (83 dB typique)

Réponse en fréquence < ± 0,5 dB 30Hz ÷ 15kHz (typique ± 0,2 dB)

Distorsion harmonique totale < 0,1 % 30 Hz ÷ 15 kHz (typique 0,07 %)

Distorsion d'intermodulation < 0,02 % avec des tonalités de 1 kHz et 1,3 kHz

FONCTIONNEMENT DU MPX

Rapport composite S/N FM > 80 dB RMS (83 dB typique)

Réponse en fréquence ± 0,2 dB 30Hz ÷ 53kHz / ± 0,5 dB 53kHz ÷ 100 kHz

Distorsion harmonique totale < 0,1% 30Hz ÷ 53kHz

Distorsion d'intermodulation < 0,05% avec des tonalités de 1 kHz et 1,3 kHz

FONCTIONNEMENT DU CODEUR STÉRÉO INTERNE

Rapport S/B FM stéréo > 75 dB RMS (77dB typique)

Réponse en fréquence ± 0,5 dB 30 Hz ÷ 15 kHz

Distorsion harmonique totale < 0,05% 30 Hz ÷ 15 kHz

Distorsion d'intermodulation ? 0,03% avec des tonalités de 1 kHz et 1,3 kHz

Séparation stéréo > 50 dB 30 Hz ÷ 15 kHz (typiquement 55 dB)

CONNECTEURS D'ENTRÉE AUDIO

Gauche / droite XLR symétrique Impédance : 10 k ou 600 ohm Niveau : -13 à +13 dBu

MPX asymétrique / RDS BNC asymétrique Impédance : 10 k ou 50 ohm Niveau : -13 à +13 dBu

SCA/RDS 2 x BNC asymétrique Impédance : 10 k Niveau : -8 à +13 dBu

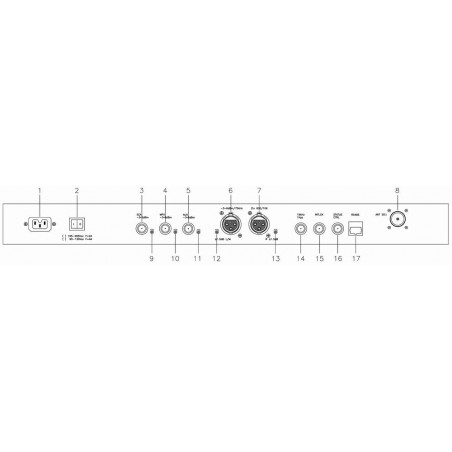

AUTRES CONNECTEURS

Sortie RF N (50 ohm)

Moniteur RF BNC (- 30dBr par rapport à la sortie RF)

Sortie pilote BNC (1Vpp)

Entrée de verrouillage BNC

CONFORMITÉ AUX NORMES

EN 60215:1989

Sécurité EN60215/A1:1992-07

EN60215/A2:1994-09

EMC

EN 301 489-1 V1.4.1 (2002-08)

EN 301 489-11 V1.2.1 (2002-11)

Radio EN 302 018-2 V1.2.1 (2005-06)

DEMANDE PRINCIPALE :

qualité de transmission sans compromis à un prix très attractif, idéal pour les stations de répéteurs de câble multicanaux. Puissance de sortie réglable de 0,3 à 30 Watt.

PERFORMANCES AUDIO :

les principales caractéristiques audio sont de faibles valeurs de distorsion et d'intermodulation et un rapport bruit/signal élevé.

FIABILITÉ/CONTINUITÉ :

la technologie SMD assure une meilleure continuité des activités. L'APC (Automatic Power Control) et la protection Foldback assurent un fonctionnement fiable dans toutes les conditions d'exploitation.

CARACTÉRISTIQUES CONVIVIALES :

le codeur de pression offre une grande accessibilité pour l'interaction entre l'utilisateur et l'appareil, ce qui se traduit par une extrême facilité d'utilisation. Le logiciel de configuration offre une interface simple et intuitive.

FACILITÉ DE MAINTENANCE :

l'ingénierie avancée des modules garantit une extrême facilité d'accès et une maintenance simple.

CONTRÔLE DE L'INTERFACE :

contrôle total grâce à un microprocesseur facilement programmable à partir d'un menu ou via RS232, tous les paramètres clés étant affichés sur l'écran LCD.

INTERFACE D'ENTRÉE/SORTIE :

codeur stéréo haute performance intégré, L&R, Mono, MPX et entrées auxiliaires pour les signaux SCA / RDS.

CONFORMITÉ RÉGLEMENTAIRE :

technologie de pointe en totale conformité avec les normes CE, FCC et CCIR.
