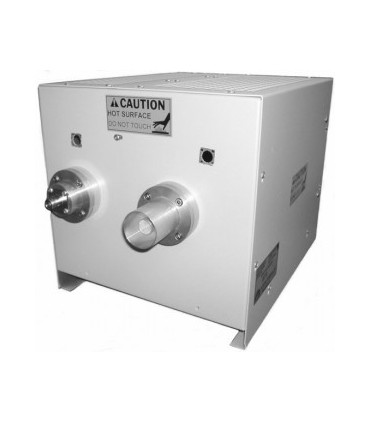

Modèle 640105 Refroidi par Air-ALTRONIC RESEARCH
Modèle 640105 Refroidi par Air
Les charges coaxiales diélectriques à air de la série 6400 offrent les mêmes performances élevées que la série 6700 dans un boîtier plus petit. La série 6400 a été conçue pour fonctionner avec de l'air statique ou forcé tout en présentant des caractéristiques RF stables. La conception compacte et sans huile est un avantage bienvenu dans une zone d'émission très fréquentée. Les applications vont du montage sur le dessus de l'émetteur au placement à l'intérieur de l'armoire. Le modèle 640105 est une excellente charge pour les émetteurs VHF avec des entrées séparées pour les ports auditifs et visuels.
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Modèle 640105 Refroidi par air
Puissance nominale : 1.5kW & 5kW* service continu
Impédance : 50 ohms nominal
Gamme de fréquences : DC à 220 MHz
TOS maximum : 1,15:1 à 220 MHz
Connecteurs d'entrée : N - Femelle + 1 5/8″ EIA non bridé
Dimensions nominales (sans les connecteurs) : 11 7/8″ x 11 3/4″ x 17 1/4″
(30,1 cm x 29,8 cm x 43,8 cm)
Poids nominal : 17 lbs. (7,7 kg)
Finition : Beige Splatter
Une application typique serait pour le visuel et l'auditif pour un émetteur VHF.
* Sans FA640105, la puissance nominale est de 300 watts et 1,5 kW.
Types de charge RF
- Les conceptions de charge RF sont déterminées par l'impédance, la capacité de traitement de la puissance, la méthode de refroidissement et la fréquence.
capacité de traitement de la puissance, la méthode de refroidissement et la gamme de fréquences :
→ Capacité de gestion de la puissance : 1 watt, 10-20 watt, 100-300 watt,
ou plusieurs kilowatts
→ L'impédance est généralement de 50 ohms, sauf indication contraire.
→ La qualité de la correspondance peut varier de bonne (typique pour les " charges ") à
excellente (typique pour les " terminaisons " de précision).
→ La méthode de refroidissement peut être l'air ambiant, l'air forcé, l'huile en circuit fermé
conduction aux ailettes d'air, eau forcée, etc. cela dépend des
niveaux de puissance concernés
→ Une charge RF " à large bande " représentera une correspondance de 50 ohms avec un faible ROS.
sur une gamme de fréquences spécifiée, mais certaines charges sont conçues pour être
une bonne correspondance à une seule fréquence.
