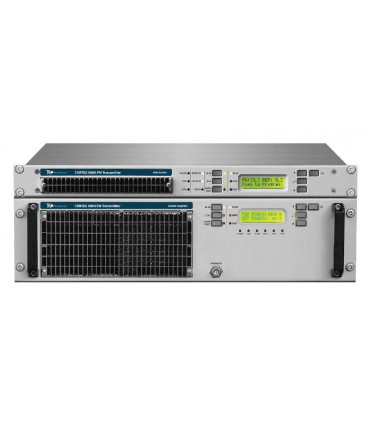

SENSOR 5000 – Transmisor FM compacto

SENSOR 5000 CARACTERÍSTICAS TÉCNICAS GENERALES

Potencia de salida:

• Potencia de salida: 5000W. Ajustable desde 0W hasta la potencia máxima.
• Potencia máxima de salida: 5500W.
• Conector de salida: tipo 7/8
• Eficiencia general: 75%
• Eficiencia RF: 85%

ELECTRICIDAD y FÍSICA

• Potencia de entrada CA: 230/400 VAC ±15%, 50/60 HZ (+/- 3HZ) monofásica o trifásica+N
• Consumo de energía. 7000VA
• Factor de potencia > 0,99
• Enfriamiento: Aire forzado
• MTBF > 20.000 Horas

AMBIENTAL

• Temperatura de funcionamiento: -10°C a +50°C.
• Altitud máxima de funcionamiento: 4000 mt.
• Rango de humedad relativa: 0 a 95% sin condensación.
• Protección contra rayos, polvo y corrosión

DIMENSIONES FÍSICAS

• Montaje: gabinete de 4 unidades
• Grande = 450 cm
• Profundidad = 410 cm
• Altura = 180 cm
• Peso: 24 Kg

DIMENSIONES DEL EMBALAJE

• Grande = 470 cm
• Profundidad = 430 cm
• Altura = 200 cm
• Peso: 25 Kg

CARACTERÍSTICAS RADIOELÉCTRICAS

• Transmisor compatible con IBOC y DRM
• Rango de frecuencia: 87,5 ÷ 108,00 MHz, programable en pasos de 10 KHz
• Bajo pedido, bandas de 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN).
• Estabilidad de frecuencia: mejor que ±150 Hz de -10 a +50 °C
• Desviación máxima de la capacidad de modulación: +/-150 kHz.
• Control de frecuencia: Control del microprocesador del sintetizador.
• Impedancia de salida: 50 ohmios.
• Pantalla: indicador de modulación y potencia de reflexión/avance
• Tipo de modulación: Modulación de frecuencia directa de la frecuencia portadora. Estéreo F3E con subportadora y mono.
• Tiempo de bloqueo: típico 4 segundos.
• Atenuación de desbloqueo: ≥ -80 dBc.
• Modo de modulación: Mono, estéreo, multiplex, SCA, RDS, auxiliar.
• Preénfasis: plano (0)/50/75 μs seleccionable desde el panel frontal.
• Relación señal/ruido AM asíncrona: -60 dB por debajo de la portadora de referencia. Modulación AM al 100 % a 400 Hz, sin modulación FM.
• Relación señal/ruido AM síncrona: -60 dB por debajo de la portadora de referencia. Modulación 100% AM a 400 Hz con modulación FM ±75 KHz a 400 Hz.
• Armónicos de RF: supera los requisitos de ETSI/EBU/CCIR/FCC. mejor que 84 dbc
• Espurias de RF: supera los requisitos de ETSI/EBU/CCIR/FCC. mejor que 84 dbc
• Encendido/apagado de la potencia de salida y ajustable desde el panel frontal y de forma remota.
• Eficiencia general de hasta el 80%.
• Monitor RF: -60 dBc, conector BNC
• VSWR: 1.5:1 máximo con reducción automática a VSWR más alto

FUNCIONAMIENTO MONOAURAL

• Impedancia de entrada de audio: 600 ohmios balanceados, 15 Kohms no balanceados.
• Nivel de entrada de audio: -6 a +12 dBm. (Otro rango a pedido)
• Conector de entrada: XLR hembra.
• Respuesta de frecuencia de audio: ±0.15 dB, 30 Hz a 15 KHz.
• Distorsión armónica total + ruido: 0,03 % a 400 Hz
• Distorsión de intermodulación: 0,03 %, 1 KHz/1,3 KHz, relación 1:1
• Distorsión de intermodulación transitoria: 0,03 %, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.
• Relación señal/ruido FM: detector RMS de -89 dB, -85 dB por debajo de una desviación de ±75 KHz, desénfasis de 50 μs, ponderado.

OPERACIÓN MULTIPLEX

• Impedancia de entrada compuesta: 5 Kohm desequilibrada.
• Nivel de entrada compuesta: 3,5 Vp-p para una desviación de ±75 KHz.
• Conector de entrada: BNC hembra.
• Respuesta de amplitud compuesta: ≤ ± 0,1 dB, de 30 Hz a 53 kHz
• Distorsión armónica total + ruido: 0,03 % a 400 Hz
• Distorsión de intermodulación: 0,03 %, 1 KHz/1,3 KHz, relación 1:1
• Distorsión de intermodulación transitoria: 0,03 %, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.
• Relación señal/ruido FM: detector RMS de -89 dB, desviación inferior a ±75 KHz de -85 dB, desénfasis de 50 μs, ponderado.

FUNCIONAMIENTO ESTÉREO

• Impedancia de entrada de audio: 600 ohm balanceada, 15 Kohm desbalanceada.
• Nivel de entrada de audio: -12 a +12 dBm.
• Conector de entrada: XLR hembra.
• Respuesta de frecuencia de audio: ±0,15 dB de 30 Hz a 15 KHz.
• Distorsión armónica total + ruido: 0,03 % a 400 Hz
• Distorsión de intermodulación: 0,02 %, relación 4:1 60 Hz/7 kHz +4 dBu
• Distorsión de intermodulación transitoria: 0,03 %, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.
• Relación señal/ruido FM: detector de -85 dB RMS, -82 dB por debajo de una desviación de ±75 KHz, desénfasis de 50 μs, ponderado.
• Separación estéreo: 30 ÷ 80 Hz ≥ -53 dB, 80 Hz ÷ 15 KHz ≥ -65 dB (típico 70 dB).
• Atenuación de diafonía: Principal a Sub -55 dB 30 Hz a 15 KHz
• Supresión a 38 KHz: ≥ -70 dB (típ. -85 dB).
• Frecuencia piloto: 19 KHz ± 1 Hz
• Piloto de fase: ± 2° ajustable
• Piloto de salida: 1 Vpp., BNC hembra
• Atenuación del filtro de audio: ≥ -55 dB a 19 KHz, > -45 dB 20 KHz a 100 KHz.
• Modos: Estéreo, Mono L+R, Mono L, Mono R.

FUNCIONAMIENTO AES/EBU

• Nivel de entrada: -10 dBfs a 0 dBfs
• Conector de entrada: XLR hembra, TOS-LINK óptico.
• Impedancia de entrada: 110 ohm.
• Formato de datos: S/PDF, AES/EBU, IEC958, EIAJCP340/1201.
• Convertidor D/A: 24 bit.
• Frecuencia de muestreo: de 32 a 96 KHz con selección automática
• Separación estéreo (diafonía): ≥50dB,100Hz a 5kHz
• Respuesta de amplitud: ≤ ± 0,1dB, de 30Hz a 15kHz
• Relación señal/ruido FM: -85 dB por debajo de ±75 KHz de desviación, 50 μs de deénfasis, ponderado.

OPERACIÓN SCA, RDS, AUX

• Conector de entrada: BNC hembra
• Impedancia de entrada: 3 Kohm.
• Nivel de entrada: -3 a +6 dBm.
• Respuesta de frecuencia: ±0,2 dB, 40 KHz a 100 KHz.
• Conector de entrada: BNC hembra. La mayoría de los parámetros de rendimiento de SCA, RDS, AUX están determinados principalmente por el generador utilizado.

CONEXIONES AUXILIARES

• N°2 RS485: Conector de interfaz serial RJ45 en panel posterior.
• Interfaz de telemetría: Conector DB25F en panel posterior.

OPCIONES DISPONIBLES

La amplia gama de opciones disponibles reduce la necesidad de equipos adicionales:

• Codificador estéreo de alto rendimiento
• AES/EBU digital
• Codificador RDS dinámico con función TMC
• AAudio sobre IP de OIP
• Conectividad TCP/IP y SNMP para acceso remoto
• Bandas japonesas (JPN), rusas (OIRT) y más disponibles.
• Interfaz de conector de control remoto paralelo
