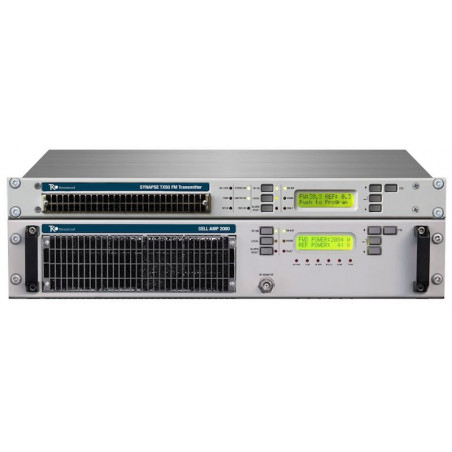

SENSOR 2000W - TRANSMISOR FM

CARACTERÍSTICAS GENERALES DEL AMPLIFICADOR

Protecciones de Hardware y Software

• Sobre y bajo voltaje DC, Sobre y bajo voltaje

CA, RF y temperatura de la fuente de alimentación, RF coaxial

Salida abierta o cortocircuito

• Capacidad de un tiempo de trabajo largo en cargas cortas / abiertas

En todos los ángulos de fase sin daño alguno.

• Última generación 1400 W LDMOS, VSWR> 65: 1 @ all

Ángulos de fase, diseñados para mejorar la robustez ISM

Aplicaciones y generadores de plasma.

• Filtrado de red de CA integrado.

• Protección contra rayos integrada.

• Retrasado energizado del sistema después de la alimentación de red

Blackout previene contra picos y alta variación.

Tensiones típicas de estos eventos.

• Arranque secuencial controlado suave para reducir la

Corriente de arranque durante la transición de OFF a ON.

WEB / SNMP Telemetría y Control Remoto

• Control local o remoto completo por nombre de usuario de inicio de sesión

y contraseña.

• Control remoto con smartphones o tablet.

• Lógica de host y telemedición (TM, TC y TA).

• Control remoto y monitoreo vía SNMP y / o WEB.

interfaz.

• Con libro de registro o archivo de registro para grabar un mensaje de error o alarma.

• Visualización del valor de potencia directa / reflexión y reflexión.

alarma alta

• TELEMETRÍA TCP / IP, SNMP, GSM y PSTN

Interfaz humana

• Cada módulo está equipado con un controlador lógico que

Permite el control total por parte de un operador local.

• Todos los parámetros de transmisor y amplificador requeridos para

Los diagnósticos se pueden recuperar de forma local o remota a través de estándar

Protocolo (IP) y software estándar (navegador web,

SNMP).

• Guía de usuario multilingüe.

• Pantalla de color de alta definición y alto contraste.

• Rápido conjunto de umbrales para nivel de protecciones. Este conjunto

Se basa en la asignación de tres "sabores" o PERSONALIDADES:

Conservador (objetivo primario = protegerse a sí mismo),

Estándar (equilibrado), Agresivo (objetivo principal = transmisión)

sin interrupciones).

CARACTERISTICAS TECNICAS

ALTA TECNOLOGIA DE ALTA EFICIENCIA.

• Potencia de salida on / off y ajustable desde el panel frontal

y de forma remota.

• Eficiencia global hasta el 80%.

• Conector de entrada de RF: Tipo N

• Impedancia de salida de RF: 50 ohmios.

• Conector de salida RF: Tipo 7/16. (Otros a pedido).

• Monitor de RF: -57 dBc, conector BNC.

• VSWR: 1.5: 1 máximo con repliegue automático en

mayor VSWR.

• Muy alta eficiencia (más del 75%.

• Última tecnología LDMOS para módulos de potencia.

• Eficacia de RF ultra alta (> 80% typ.) Software optimizado

para cada nivel de potencia.

• Menor peso y dimensiones en la industria.

• Calentamiento del dispositivo inferior

• Calefacción de la habitación inferior.

• Menor espacio ocupado.

• Menor mantenimiento necesario.

• Pequeñas dimensiones y bajo peso, reducen el transporte.

Costes y simplificando la logística.

• Mayor vida útil de los componentes.

• Reducción de los costos de electricidad.

• Menores costos de mantenimiento.

• Reducción de los costes de refrigeración.

• Menos fanáticos.

Caracteristicas electricas

• Supresión de armónicos muy alta (-90dB).

• APC independiente, individual (Control automático de potencia)

El circuito mantiene una potencia de salida constante ajustada.

• Acopladores direccionales compensados ​​en frecuencia-respuesta

Indicadores internos y de precisión.

• Distribuido con filtro de paso bajo menos vinculante.

Potencia de entrada de CA: 220/400 VAC ± 15%, 50/60 HZ sencillo

fase

Factor de potencia> 0.98.

Enfriamiento: Aire forzado.

AMBIENTAL

Temperaturas de funcionamiento: -10 ° C a + 50 ° C.

Altitud máxima de funcionamiento: 4000 mt.

Rango de humedad relativa: 0 a 95% sin condensación.

DIMENSIONES FISICAS:

Montaje: Chasis estándar de 19 "2 U bastidor.

Tamaño: 485 mm. Ancho x 550 mm. D x 88 mm. H.

Peso: ~ 17 Kg.

Al desarrollar la serie CELL, el objetivo principal.

era: Siempre en el aire, menos de 7 kg (15 lbs) de

Módulos de peso, Fácil mantenimiento, Bajo consumo.

y Alta Eficiencia

GENERAL EXCITADOR

CARACTERISTICAS GENERALES

Potencia de salida: 50 W ajustable desde el panel frontal.

Impedancia de salida de RF: 50 ohmios.

Conector de salida RF: tipo "N".

Monitor RF: -46 dBc, conector BNC

VSWR: 1.5: 1 máximo con repliegue automático en

mayor VSWR

Rango de frecuencia: 87.5 ÷ 108.00 MHz, a petición 66

74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Programable en

Pasos de 10 kHz.

Estabilidad de frecuencia: ± 1 ppm de -5 a 50 ° C.

Control de frecuencia: Control del procesador μ de sintetizador.

Tipo de modulación: Modulación de frecuencia directa de

Frecuencia portadora, estéreo F3E y mono.

Lock in Time: Typ. 4 segundos.

Desactivación de bloqueo: ≥ -60 dBc.

Capacidad de modulación: ± 150 KHz.

Modo de modulación: Mono, Estéreo, Multiplex, Aux.

Preénfasis: Puente interno seleccionable plano / 50 / 75μs.

Relación AM S / N asíncrona: -80 dB por debajo de la referencia

portadora con modulación 100% AM a 400 Hz, sin FM

modulación.

Relación AM S / N síncrona: -65 dB por debajo de la referencia

portadora con modulación 100% AM a 400 Hz con FM

Modulación ± 75 KHz a 400 Hz.

Armónicos de radiofrecuencia: excede los requisitos de EBU / CCIR / FCC.

RF no esencial: supera los requisitos de ETSI / CCIR / FCC.

Operación monoaural

Impedancia de entrada de audio: 600 ohmios balanceado, 10 Kohms

desequilibrada.

Nivel de entrada de audio: -3 a +9 dBm.

Conector de entrada: XLR hembra.

Respuesta de frecuencia de audio: ± 0.1 dB, 30 Hz a 15 KHz.

Distorsión armónica total + ruido: 0.05% a 400 Hz

Distorsión de intermodulación: 0.05%, 1 KHz / 1.3 KHz, 1: 1

proporción

Interm. Transitorio Dist.: 0.05%, 2.96 KHz onda cuadrada

y 14 KHz de onda sinusoidal.

Distorsión: 0.05%, 2.96KHz onda cuadrada y 14 KHz

onda sinusoidal.

Relación FM S / N: -82 dB RMS, -80 dB a ± 75 KHz dev., 50

μs de énfasis, ponderado.

OPERACION MULTIPLEX

Impedancia de entrada compuesta: 1.2 Kohm desequilibrada.

Nivel de entrada compuesto: +6 a +12 dBm

Conector de entrada: BNC hembra.

Respuesta de amplitud compuesta: ± 0.2 dB, 30 Hz a 100

KHz.

Distorsión armónica total + ruido: 0.05% a 400 Hz

Distorsión de intermodulación: 30 Hz a 15 kHz * 0.05% @

400 Hz

Interm. Transitorio Dist.: 0.05%, 2.96 KHz onda cuadrada

y 14 KHz de onda sinusoidal.

Relación FM S / N: detector de -83 dB RMS, -80 dB AT ± 75 KHz

dev., 50 μs de énfasis, ponderado.

FUNCIONAMIENTO ESTEREO

Impedancia de entrada de audio: 600 ohmios balanceado, 10 Kohm

desequilibrada.

Nivel de entrada de audio: -3 a +9 dBm.

Conector de entrada: XLR hembra. Respuesta de frecuencia de audio:

± 0.1 dB, 30 Hz a 15 KHz.

Distorsión armónica total + ruido: 0.05% a 400 Hz

Distorsión de intermodulación: 0.05%, 1 KHz / 1.3 KHz, 1: 1

proporción

Interm. Transitorio Dist.: 0.05%, 2.96 KHz onda cuadrada

y 14 KHz de onda sinusoidal.

Relación FM S / N: -73 dB RMS, -71 dB a ± 75 KHz dev., 50

μs de énfasis, ponderado.

Separación estéreo: 30 ÷ 80 Hz ≥ -50 dB, 80Hz ÷ 15 KHz ≥

-60 dB (Typ. 65 dB).

Atenuación de diafonía: principal a sub-50 dB 30 Hz a 15

KHz

(típ. -55 dB 100 Hz a 8 KHz).

Supresión de 38 KHz: ≥ -65 dB

(tip. -80 dB).

Frecuencia piloto: 19 KHz ± 1 Hz

Piloto de salida: 1 Vpp., BNC hembra

Atenuación del filtro de audio: ≥ -44 dB a 19 KHz,> -27 dB

20 KHz a 100 KHz.

Modos: Estéreo, Mono

ENTRADA AUXILIAR

Impedancia de entrada: 3 Kohm.

Nivel de entrada: -3 a +6 dBm.

Respuesta de frecuencia: ± 0.2 dB, 40 KHz a 100 KHz.

Conector de entrada: BNC hembra. La mayoría de SCA, RDS, AUX,

parámetros de rendimiento

Se determinan principalmente por el generador utilizado.

CONECTOR DE TELEMETRIA

DB9: panel posterior del conector hembra para conexiones remotas.

OPCIONES

CODIGO ESTEREO DIGITAL

CODIGO RDS / RBDS PROGRAMABLE POR PC

VERSIÓN OIRT & JPN

ESTACIÓN DE CÓDIGO LPFM

ELECTRICA

Potencia de entrada de CA: 90 ÷ 260 VAC 50/60 HZ monofásico.

Enfriamiento: Aire forzado con bola interna sin escobillas de larga vida.

rodamiento ventilador.

Ruido acústico: <-56 dBa @ 1 m.

AMBIENTAL

Temperaturas de funcionamiento: -10 ° C a + 50 ° C.

Altitud máxima de funcionamiento: 3000 mt snm.

Rango de humedad relativa: 0 a 95% sin condensación.

DIMENSION FISICA

Montaje: bastidor estándar de 19 "1 bastidor en U.

W: 485 mm. x D: 405 mm. x H: 44 mm.

Peso: ~ 4.0 Kg
