TRANSMISOR FM 500 WATTS-AXON 500W-MONO-MPX

AXON 500W

AXON es un transmisor de FM de baja y media potencia con un rendimiento profesional de primera clase.

El transmisor de FM AXON garantiza una calidad de transmisión y una fiabilidad superiores.

Cuenta con unas prestaciones inigualables y unas características técnicas excepcionales.

Esto lo hace ideal para cualquier aplicación de radiodifusión en FM.

Si necesita proporcionar el mejor servicio de radiodifusión, AXON es la solución definitiva que satisface las necesidades.

AXON cumple con la mayoría de los requisitos de los clientes y garantiza características profesionales a un precio asequible.

Las aplicaciones de AXON son las siguientes:

- Radios comunitarias Transmisor FM

- Radios comerciales Transmisor FM

- Radios religiosas Transmisor FM

- Radios educativas Transmisor FM

- Otros grupos de radio sin ánimo de lucro Transmisor de FM

- Grandes redes nacionales Transmisor FM

- Radios públicas Transmisor FM

- Radios de autocines Transmisor FM

- Radios para teatros Transmisor FM

- Radios de estadios Transmisor FM

- Transmisor FM para radios políticas

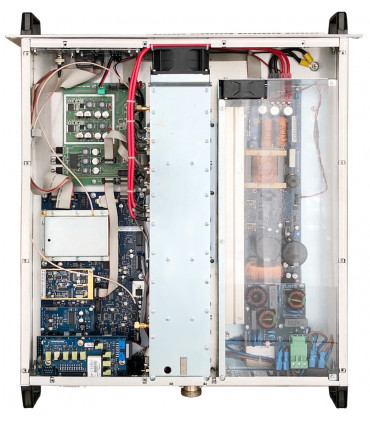

AXON tiene una arquitectura compacta: tanto el excitador como el amplificador caben en la misma carcasa.

La tecnología de dispositivos LDMOS de 50 voltios ofrece un aumento espectacular de la densidad de potencia. Reduce los costes de funcionamiento y el coste de propiedad a lo largo de la vida del transmisor.

Para comprar el transmisor AXON FM, visite nuestra tienda electrónica BMI Broadcast Market Italy.

En BMI vendemos la familia de transmisores de FM AXON al mejor precio del mercado.

DESTACADOS

- Excelente fidelidad de audio con un sonido cristalino suave, profundo y limpio.

- Fabricado en aluminio, filtro de aire y placas de circuito impreso tropicalizadas

- Conductos de aire de aluminio.

- Portador de cobre en los componentes de potencia activa como LDMOS o resistencias de cargas desequilibradas

- Servicio ininterrumpido gracias a las protecciones inteligentes de software

- Diseño libre de fallos gracias a las protecciones rápidas del hardware

- Protección contra rayos, polvo y corrosión

- Diseñado para ser rudo en sí mismo. Todos los componentes que determinan la fiabilidad están sobredimensionados. El disipador, el LDMOS, los ventiladores, las

  resistencias de carga desequilibradas y la fuente de alimentación.

- Tecnología LDMOS de estado sólido hasta el 80% de alta eficiencia constante en cualquier nivel de potencia

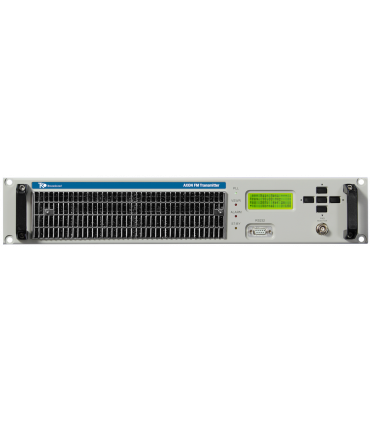

- Interfaz de usuario amigable con pantalla LCD en el panel frontal, teclas directas y LEDs indicadores. Muestra el estado del transmisor y permite una navegación inteligente

  con las teclas ENTER y ESC.

- Derivación de potencia programada

- Control remoto por WEB TCP/IP y SNMP de todos los parámetros. Control del transmisor por internet sin necesidad de caja externa o accesorios.

- Conectores paralelos de control remoto

- Top de ventas en las estaciones de radio gubernamentales, privadas, comerciales y comunitarias

ESPECIFICACIONES PRINCIPALES

- Producido en una amplia gama de potencia: 30W (30 vatios), 50W (50 vatios), 60W (60 vatios), 100W (100 vatios), 150W (150 vatios), 300W (300 vatios), 500W (500

  vatios), 600W (600 vatios), 1000W (1000 vatios, 1kW) y 1200W (1200 vatios, 1,2kW), 2000W (2000 vatios, 2kW) 2400W (2500 vatios, 2,5kW).

- Entrada de audio y modulación seleccionables. MPX (compuesto), estéreo, digital AES/EBU o mono.

- Muy baja relación señal/ruido, mejor que 90dB. Muy baja distorsión y alta separación estéreo gracias al codificador digital estéreo.

- Pureza espectral total: mejor que -90 dBc espurios y armónicos. Garantizo la máxima calidad de la señal de RF.

- Modulación de frecuencia analógica de 87,5 MHz a 108,0 MHz . Ajuste en pasos de 10 kHz y una estabilidad de frecuencia mejor que 2 ppm. Japonés (JPN) JAPÓN, ruso

  (OIRT 66 - 47 MHz) y más bandas son opciones disponibles.

- Exclusivo limitador suave inteligente sin distorsión que mantiene la desviación en los límites de 75kHz.

- Codificador RDS dinámico con función TMC

- Conector de Perfiles N+1 proporciona 7 memorias diferentes de selección. Los ajustes de las memorias están en la memoria interna. Se puede configurar por control

- Tamaño ultra compacto 2U

- Fuente de alimentación de rango completo: Tensión de red de 180-260 vac

- Cumple con todas las normas: ETSI - CCIR - FCC. Cumple con todas las más rigurosas normas de calidad electromagnética

EXCELENTE FIDELIDAD DE AUDIO CON UN SONIDO CRISTALINO, SUAVE Y PROFUNDO. MUY BAJA RELACIÓN SEÑAL/RUIDO, MUY BAJA DISTORSIÓN Y ALTA SEPARACIÓN ESTÉREO.

La calidad de sonido de la música, la característica más importante de la serie AXON. Se caracteriza por su cálida suavidad y su sonido cristalino, profundo y limpio.

Esta excelente calidad de audio resalta el estado de ánimo de la radio. Este sonido proporciona una ventaja competitiva con cualquier otra marca de transmisores.

Muy baja S/N típica de 85 dB, codificador de alto rendimiento estéreo con una separación estéreo típica de 65 dB. Distorsión ultra baja 0,01%.

Exclusivo limitador suave inteligente sin distorsión que mantiene la desviación en los límites de 75kHz.  Proporciona el máximo volumen de audio posible sin ningún tipo de distorsión.

Entrada digital AES-EBU de 24 bits de resolución con frecuencia de muestreo de 32, 44,1, 48 y 96 KHz seleccionada automáticamente

CONECTORES DE CONTROL REMOTO EN PARALELO

Conector de control remoto paralelo con relé de salidas de contacto seco y entradas optoaisladas. El conector dispone de varios TC y TS. Algunos de ellos son: encendido/apagado, local/remoto, estado de la alarma, bajo y sobre RF, reinicio de alarmas.

Conector de perfiles N+1: proporciona 7 memorias diferentes de selección. Los ajustes de las memorias están en la memoria interna. Es posible configurar los perfiles de forma remota y local.

EL MÁS VENDIDO EN REDES GUBERNAMENTALES, PRIVADAS, COMERCIALES Y EMISORAS DE RADIO COMUNITARIAS.

AXON es uno de los transmisores de FM más utilizados. Adoptado en las Redes Gubernamentales y Privadas, Estaciones de Radio Comerciales y Comunitarias.

Para cualquier aplicación, AXON es la solución definitiva. Cumple con los requisitos más exigentes de los clientes. Garantiza características profesionales a un precio asequible.

AXON funciona como transmisor de baja y media potencia. Es adecuado como estación independiente o como conductor en transmisores complejos de alta potencia y sistemas N+1.

CARACTERÍSTICAS TÉCNICAS GENERALES DE AXON

EXCITADOR/TRANSMISOR AXON 30W A 1200W

- Gama de frecuencias: 87,5 ÷ 108,00 MHz, programable en pasos de 10 KHz

- A petición 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Bandas.

- Estabilidad de frecuencia: mejor que ±150Hz de -10 a +50°C

- Capacidad de modulación desviación máxima: +/-150kHz.

- Control de la frecuencia: Control del sintetizador µprocesador.

- Potencia de salida: 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 2000W, 2500W. Ajustable desde 0W hasta la máxima potencia.

- Impedancia de salida: 50 ohmios.

- Pantalla: indicador de potencia y modulación.

- Tipo de modulación: Modulación directa de la frecuencia portadora. F3E Estéreo con Subportadora y Mono.

- Tiempo de bloqueo: Típico. 4 segundos.

- Atenuación de bloqueo: ≥ -80 dBc.

- Modo de Modulación: Mono, Estéreo, Multiplex, SCA, RDS, Aux.

- Pre-énfasis: Plano(0)/50/75 µs seleccionable desde el panel frontal.

- Relación S/N AM asíncrona: -60 dB por debajo de la portadora de referencia. 100% de modulación AM a 400 Hz, sin modulación FM.

- Relación señal/ruido AM síncrona: -60 dB por debajo de la portadora de referencia. 100% de modulación AM@ 400 Hz con modulación FM ±75 KHz @ 400 Hz.

- Armónicos RF: Supera los requisitos de ETSI/EBU/CCIR/FCC. mejor que 84 dbc

- Espurios de RF: Supera los requisitos ETSI/EBU/CCIR/FCC. mejor que 84 dbc

- Conectores de salida: Conector tipo N de 30W a 600W, conector tipo DIN 7/16 de 1200W

- Potencia de salida activada/desactivada y ajustable desde el panel frontal y a distancia.

- Eficiencia global de hasta el 80%.

- Monitor RF: -60 dBc, conector BNC

- VSWR: 1,5:1 como máximo, con repliegue automático a VSWR superiores

FUNCIONAMIENTO MONOAURAL

- Impedancia de entrada de audio: 600 ohmios balanceada, 15 Kohms desbalanceada.

- Nivel de entrada de audio: de -6 a +12 dBm. (Otro rango a petición)

- Conector de entrada: XLR hembra.

- Respuesta en frecuencia de audio: ±0,15 dB, de 30 Hz a 15 KHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,03%, 1 KHz/1,3 KHz, relación 1:1

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: -89 dB en el detector de RMS, -85 dB por debajo de la desviación de ±75 KHz, 50 µs de desentonación, ponderada.

FUNCIONAMIENTO MULTIPLEXADO

- Impedancia de entrada compuesta: 5 Kohm desbalanceada.

- Nivel de entrada compuesta: 3,5Vp-p para una desviación de ±75KHz.

- Conector de entrada: BNC hembra.

- Respuesta de amplitud del compuesto: : ≤ ± 0,1dB, de 30Hz a 53kHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,03%, 1 KHz/1,3 KHz, relación 1:1

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: Detector de -89 dB RMS, -85 dB por debajo de la desviación de ±75 KHz, 50 µs de desentonación, ponderada.

FUNCIONAMIENTO EN ESTÉREO

- Impedancia de entrada de audio: 600 ohmios balanceados, 15 Kohmios no balanceados.

- Nivel de entrada de audio: -12 a +12 dBm.

- Conector de entrada: XLR hembra.

- Respuesta en frecuencia de audio: ±015 dB de 30 Hz a 15 KHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,02%, relación 60Hz /7kHz 4:1 +4dBu

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: Detector de -85 dB RMS, -82 dB por debajo de la desviación de ±75 KHz, de-énfasis de 50 µs, ponderado.

- Separación estéreo: 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (Typ. 70 dB).

- Atenuación de la diafonía: Principal a Sub -55 dB 30 Hz a 15 KHz

- 38 KHz Supresión: ≥ -70 dB (tip. -85 dB).

- Frecuencia piloto: 19 KHz ± 1 Hz

- Piloto de fase: ± 2° ajustable

- Piloto de salida: 1 Vpp., BNC hembra

- Atenuación del filtro de audio: ≥ -55 dB @ 19 KHz, > -45 dB 20 KHz a 100 KHz.

- Modos: Estéreo, Mono L+R, Mono L, Mono R.

FUNCIONAMIENTO AES/EBU

- Nivel de entrada: -10dBfs a 0dBfs

- Conector de entrada: XLR hembra, TOS-LINK óptico.

- Impedancia de entrada: 110 ohmios.

- Formato de datos: S/PDF,AES/EBU, IEC958, EIAJCP340/1201.

- Convertidor D/A: 24 bits.

- Frecuencia de muestreo: de 32 a 96 KHz con selección automática.

- Separación estéreo (diafonía): ≥50dB,100Hz a 5kHz

- Respuesta de amplitud: ≤ ± 0,1dB, de 30Hz a 15kHz

- Relación señal/ruido FM: -85 dB por debajo de la desviación de ±75 KHz, 50 µs de desentonación, ponderada.

SCA, RDS, FUNCIONAMIENTO AUXILIAR

- Conector de entrada: BNC hembra

- Impedancia de entrada: 3 Kohm.

- Nivel de entrada: -3 a +6 dBm.

- Respuesta en frecuencia: ±0,2 dB, de 40 KHz a 100 KHz.

- Conector de entrada: BNC hembra. La mayoría de los parámetros de rendimiento SCA, RDS, AUX, están determinados principalmente por el generador utilizado.

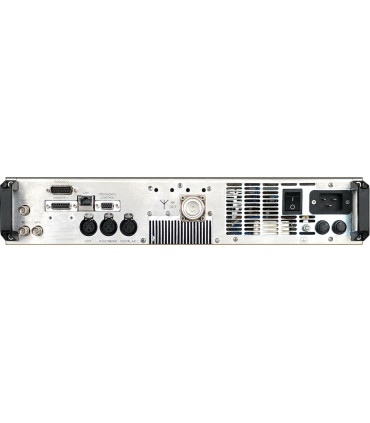

CONEXIONES AUXILIARES

- N°2 RS485: Conector de Interfaz Serial RJ45 del panel posterior.

- Interfaz de telemetría: conector DB25F en el panel trasero.

ELECTRICIDAD (para el transmisor de 10kW a 40kW)

- Potencia de entrada AC: 230/400 VAC ±15%, 50/60 HZ(+/- 3HZ) monofásica o trifásica+N

- Factor de potencia > 0,99

- Refrigeración: Aire forzado

- MTBF > 20.000 horas

MEDIO AMBIENTE

- Temperatura de funcionamiento: -10°C a +50°C.

- Altitud máxima de funcionamiento: 4000 mt.

- Rango de humedad relativa: 0 a 95% sin condensación.

- Protección contra rayos, polvo y corrosión

DIMENSIONES FÍSICAS

- Montaje: armario de 2 unidades

- Tamaño: 88mm. (H) x 484mm. (ancho) x 478mm. (D)

- Peso: ~ 11 Kg.

OPCIONES DISPONIBLES

La amplia gama de opciones disponibles reduce la necesidad de cualquier equipo adicional:

- Codificador estéreo de altas prestaciones

- Digital AES/EBU

- Codificador RDS dinámico con función TMC

- Audio sobre IP AOIP

- Conectividad WEB TCP/IP y SNMP para el acceso remoto

- Se puede optar por el japonés (JPN), el ruso (OIRT) y más bandas.

- Interfaz del conector de control remoto en paralelo
