Transmisor FM 30 Watts-AXON 30W-Mono-MPX

AXON 30W

AXON es un transmisor FM profesional de baja y media potencia de clase mundial.

El transmisor FM de AXON garantiza una calidad de transmisión y una fiabilidad superiores.

Tiene unas prestaciones inigualables y unas características técnicas excepcionales.

Esto lo hace ideal para cualquier aplicación de radiodifusión en FM.

Si necesita proporcionar el mejor servicio de transmisión, AXON es la solución definitiva que satisface sus necesidades.

AXON satisface la mayoría de los requisitos de los clientes y ofrece funciones profesionales a un precio asequible.

Las aplicaciones de AXON son las siguientes:

• - Transmisor FM de radio comunitaria
• - Transmisor FM de radio comercial
• - Radios religiosas Transmisor FM
• - Radios educativas Transmisor FM
• - Otros grupos radiofónicos sin ánimo de lucro Transmisor FM
• - Grandes redes nacionales Transmisor FM
• - Radios públicas Transmisor FM
• - Radios de autocine Transmisor FM
• - Radios de cine Transmisor FM
• - Radios de estadio Transmisor FM
• - Transmisor FM de radios políticas

AXON tiene una arquitectura compacta: tanto el excitador como el amplificador caben en la misma caja.

La tecnología de dispositivos LDMOS de 50 voltios ofrece un aumento espectacular de la densidad de potencia. Reduce los costes de funcionamiento y el coste de propiedad a lo largo de la vida del transmisor.

Para adquirir el transmisor AXON FM, visite nuestra tienda electrónica BMI Broadcast Market Italy.

En BMI vendemos la familia de transmisores AXON FM al mejor precio del mercado.

DESTACADOS

• - Excelente fidelidad de audio con un sonido suave, profundo y limpio como el cristal.
• - Fabricado en aluminio, filtro de aire y placas de circuito impreso tropicalizadas
• - Aire canalizado de aluminio.
• - Portador de cobre en componentes de potencia activa como LDMOS o resistencias para cargas desequilibradas
• - Servicio ininterrumpido gracias a las protecciones inteligentes del software
• - Diseño sin fallos gracias a las rápidas protecciones de hardware
• - Protección contra rayos, polvo y corrosión
• - Diseñado para que sea duro por sí mismo. Todos los componentes que determinan la fiabilidad están sobredimensionados. El disipador de calor, el LDMOS, los ventiladores, las resistencias de carga desequilibrada y la fuente de alimentación.
• - Tecnología LDMOS de estado sólido con una alta eficiencia constante de hasta el 80% en cualquier nivel de potencia
• - Interfaz de usuario amigable con pantalla LCD en el panel frontal, teclas directas e indicador LED. Muestra el estado del transmisor y permite la navegación inteligente con las teclas ENTER y ESC.
• - Planificador de reducción de potencia
• - Control remoto vía WEB TCP/IP y SNMP de todos los parámetros. Control del transmisor a través de Internet sin necesidad de cajas o accesorios externos.
• - Conectores paralelos para el control remoto
• - El más vendido en las radios gubernamentales, privadas, comerciales y comunitarias

CARACTERÍSTICAS PRINCIPALES

• - Se fabrican en una amplia gama de potencias: 30W (30 vatios), 50W (50 vatios), 60W (60 vatios), 100W (100 vatios), 150W (150 vatios), 300W (300 vatios), 500W (500 vatios), 600W (600 vatios), 1000W (1000 vatios, 1kW) y 1200W (1200 vatios, 1,2kW), 2000W (2000 vatios, 2kW) 2400W (2500 vatios, 2,5kW).
• - Entrada de audio y modulación seleccionables. MPX (compuesto), estéreo, digital AES/EBU o mono.
• - Relación señal/ruido muy baja, mejor que 90dB. Muy baja distorsión y alta separación estéreo gracias al codificador estéreo digital.
• - Pureza espectral total: mejor que -90 dBc espurios y armónicos. Máxima calidad de la señal de RF garantizada.
• - Modulación de frecuencia analógica de 87,5 MHz a 108,0 MHz. Ajuste en pasos de 10 kHz y estabilidad de frecuencia mejor que 2 ppm. Las bandas japonesas (JPN) JAPAN, rusas (OIRT 66 - 47 MHz) y otras están disponibles.
• - El exclusivo limitador suave inteligente sin distorsión mantiene la desviación dentro de los límites de 75kHz.
• - Codificador dinámico RDS con función TMC
• - El conector N+1 Profiles ofrece 7 selecciones de memoria diferentes. Los ajustes de la memoria están en la memoria interna. Se puede configurar a distancia o localmente.
• - Tamaño 2U ultra compacto
• - Fuente de alimentación completa: tensión de red 180-260 Vac
• - Cumple todas las normas: ETSI - CCIR - FCC. Cumple todas las normas más estrictas de calidad electromagnética

EXCELENTE FIDELIDAD DE AUDIO CON UN SONIDO SUAVE, PROFUNDO Y LIMPIO COMO EL CRISTAL UNA RELACIÓN SEÑAL/RUIDO MUY BAJA, UNA DISTORSIÓN MUY BAJA Y UNA GRAN SEPARACIÓN ESTÉREO.

La calidad del sonido de la música, la característica más importante de la serie AXON. Se caracteriza por una cálida suavidad, un sonido profundo y cristalino.

Esta excelente calidad de sonido resalta el ambiente de la radio. Este sonido proporciona una ventaja competitiva con cualquier otra marca de transmisores.

S/N muy baja, típica de 85 dB, codificador estéreo de alto rendimiento con separación estéreo típica de 65 dB. Distorsión ultrabaja del 0,01%.

Exclusivo limitador suave inteligente sin distorsión que mantiene la desviación dentro de los límites de 75kHz.  Proporciona el máximo volumen de audio posible sin ninguna distorsión.

Entrada digital AES-EBU con resolución de 24 bits y frecuencia de muestreo de 32, 44,1, 48 y 96 KHz seleccionada automáticamente.

MECÁNICA DE ALUMINIO, FILTRO DE AIRE Y PLACAS DE CIRCUITO IMPRESO COMPLETAMENTE

La calidad del sonido de la música, la característica más importante de la serie AXON. Se caracteriza por una cálida suavidad, un sonido profundo y limpio como el cristal.

Esta excelente calidad de sonido resalta el ambiente de la radio. Este sonido proporciona una ventaja competitiva con cualquier otra marca de transmisores.

S/N muy baja, típica de 85 dB, codificador estéreo de alto rendimiento con una separación estéreo típica de 65 dB. Distorsión ultrabaja del 0,01%.

Exclusivo limitador suave inteligente sin distorsión que mantiene la desviación dentro de los límites de 75kHz.  Proporciona el máximo volumen de audio posible sin ninguna distorsión.

Entrada digital AES-EBU con resolución de 24 bits y frecuencia de muestreo de 32, 44,1, 48 y 96 KHz seleccionada automáticamente.

TROPICALIZADO

Las partes mecánicas del transmisor son todas de aluminio. Ofrece un peso reducido y robustez.

Equipado con un FILTRO DE AIRE montado en el panel frontal, fácil de limpiar o sustituir.

Placas de circuito impreso y cableado tropicalizado con un recubrimiento específico.

Estas precauciones garantizan una larga vida útil en condiciones ambientales extremas. Evitar los daños debidos a la corrosión y la erosión. Proteger los componentes de las inclemencias de los climas tropicales. Defiéndase de la humedad, la sal y la contaminación.

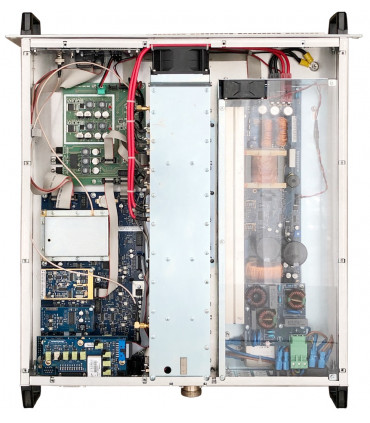

AIRE CANALIZADO DE ALUMINIO

El equipo cabe en un compacto armario de aluminio montable en rack de 2 unidades.

El diseño de aire único guía el aire hacia los conductos de aluminio.  Evita el contacto del aire con los componentes electrónicos.

Todos los componentes que producen calor se encuentran en el disipador principal.

El aire pasa sólo a través del disipador de calor de aluminio. Evita el contacto con los componentes electrónicos.

Así se evitan los fallos producidos por la corrosión del aire.

Portador de cobre en componentes LDMOS activos y resistencias desequilibradas. FÁCIL MANTENIMIENTO

Montamos las resistencias LDMOS o desbalanceadas en un soporte de cobre. Mejora la disipación del calor cualquier ayuda al mantenimiento.

Los productos de otras marcas, montan el LDMOS en el disipador de calor. En este caso resulta casi imposible calentar la soldadura cuando es necesario sustituir el LDMOS.

Otro problema es probar el nuevo componente en todo el sistema

Fácil mantenimiento, todas las piezas son fáciles de sustituir. Módulos de radiofrecuencia, placas de control electrónico, sopladores y fuentes de alimentación. Además, todos los modelos comparten las mismas piezas de recambio.

SERVICIO ININTERRUMPIDO CON PROTECCIÓN DE HARDWARE Y SOFTWARE

Existen dos tipos de protección: la protección rápida por hardware y la protección suave por software.

Cuando hay un cortocircuito en la antena o el cable coaxial, la protección debe ser de hardware. Debe actuar en unos pocos nanosegundos. De hecho, el software en este caso no es lo suficientemente rápido para garantizar la protección del equipo.

Cuando la condición de fallo es suave, como el aumento de la VSWR, se puede utilizar la protección por software. La causa puede ser la nieve o la humedad en el sistema de la antena.

El transmisor AXON FM tiene ambas cosas: protección rápida de hardware y protección suave de software.

La protección del software reduce la potencia de salida sin interrupción en el aire. Aunque el transmisor esté en el aire, mantiene los dispositivos de radiofrecuencia en condiciones de funcionamiento seguras.

Las protecciones del transmisor funcionan en caso de:

• - Desajuste de la carga, cortocircuito/circuito abierto de la antena
• - Sobretemperatura ambiental
• - Fallo de refrigeración
• - Fallo del amplificador
• - Sobretensión y subtensión de CC
• - Sobretensión y subtensión de CA
• - Temperatura de RF y de la fuente de alimentación
• - Rayos y centellas
• - Polvo
• - Corrosión

DISEÑADO PARA SER ÁSPERO

El transmisor AXON FM está en el aire incluso en las peores condiciones de funcionamiento. Para ello, los componentes importantes del transmisor están sobredimensionados.

• - Todos los disipadores de calor de aluminio son el doble de grandes de lo necesario.
• - Las cargas ficticias no equilibradas son el doble de las necesarias
• - Los amplificadores de RF LDMOS son un 30% más potentes de lo necesario. Toleran un VSWR de 65:1
• - Las fuentes de alimentación proporcionan un 30% más de energía que la utilizada por el equipo a plena potencia nominal.

ALTA EFICIENCIA PARA UN BAJO CONSUMO DE ENERGÍA

AXON utiliza dispositivos de potencia de RF LD-MOS de estado sólido de sexta generación. Son de alta eficiencia y toleran una VSWR de 65:1. Esta característica proporciona una alta fiabilidad y un bajo consumo de energía.

Un algoritmo inteligente mantiene constante la alta eficiencia a cualquier potencia.

Este algoritmo controla la tensión de alimentación y la polarización.

Por ello, el rendimiento es muy alto a cualquier frecuencia y con cualquier potencia de salida.

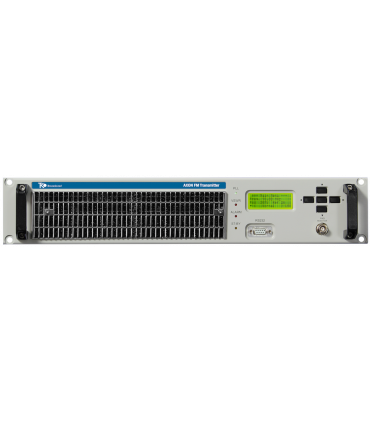

INTERFAZ DE USUARIO CON TECLAS DIRECTAS E INDICADORES LED

La interfaz de usuario consta de: Pantalla LCD, teclas de acceso directo e indicadores LED.

Permite el control inmediato y la visualización del estado del transmisor.

La navegación rápida y fácil por los menús crea una interfaz de usuario amigable, sencilla e intuitiva. Permite el aprendizaje inmediato del uso.

La interfaz de usuario proporciona un control y unas mediciones completas de todos los parámetros de trabajo.

FUNCIÓN COM: AHORRAR ENERGÍA CON EL PROGRAMADOR DE REDUCCIÓN DE POTENCIA

El COM (Gestión de la Optimización del Consumo) programa el nivel de potencia de salida.

AXON utiliza dispositivos de potencia de RF LD-MOS de estado sólido de sexta generación. Son muy eficientes y toleran una VSWR de 65:1. Esta característica proporciona una alta fiabilidad y un bajo consumo de energía.

Un algoritmo inteligente mantiene constante la alta eficiencia a cualquier potencia.

Este algoritmo controla la tensión de alimentación y la polarización.

Por ello, el rendimiento es muy alto a cualquier frecuencia y con cualquier potencia de salida.

INTERFAZ DE USUARIO CON TECLAS DIRECTAS E INDICADORES LED

La interfaz de usuario consta de: Pantalla LCD, teclas de acceso directo e indicadores LED.

Permite el control inmediato y la visualización del estado del transmisor.

La navegación rápida y fácil por los menús crea una interfaz de usuario amigable, sencilla e intuitiva. Permite el aprendizaje inmediato del uso.

La interfaz de usuario proporciona un control y unas mediciones completas de todos los parámetros de trabajo.

FUNCIÓN COM: AHORRAR ENERGÍA CON EL PROGRAMADOR DE REDUCCIÓN DE POTENCIA

El COM (Gestión de la Optimización del Consumo) programa el nivel de potencia de salida.

Puede programar cada día de la semana con varios eventos por día.

CONTROL REMOTO VÍA TCP/IP: WEB + SNMP DE TODOS LOS PARÁMETROS

Los transmisores FM de AXON cuentan con el mando a distancia WEB más avanzado del mercado.

Su seguridad gestiona una gran cantidad de información para realizar un profundo diagnóstico a distancia.

Mide más de 100 parámetros de funcionamiento. Incluye la corriente, la tensión y las temperaturas de cada fuente de alimentación y de cada módulo de RF.

Dispone de una interfaz gráfica. Funciona en cualquier tipo de dispositivos: cualquier navegador de PC, smartphones y tablets IOS o Android.

Todos estos dispositivos funcionan sin herramientas ni aplicaciones propietarias. No es necesario instalar ningún software específico.

Una característica única del mando a distancia WEB es: envía correos electrónicos en caso de alarmas o alertas.

Puede programar cuándo enviar correos electrónicos informativos. Los correos electrónicos informativos se envían diaria o semanalmente. Estos correos electrónicos informan del estado completo de todos los parámetros de funcionamiento del transmisor.

Archivo de registro web: Hasta 64000 eventos almacenados en la tarjeta web. Puede guardar el archivo de registro en el PC en formato de texto común (.txt)

El potente control remoto maneja SNMP v2c. Enviar trampas e informes. Permite el control remoto de todos los parámetros desde cualquier sistema de gestión de red.

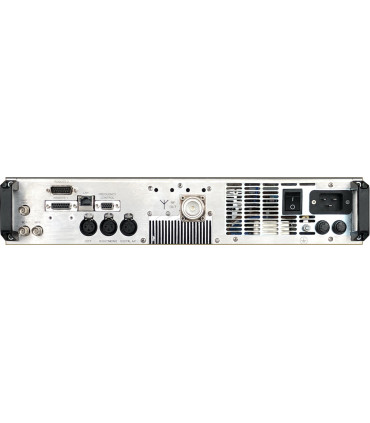

CONECTORES DE CONTROL REMOTO EN PARALELO

Conector de control remoto en paralelo con relés de salida de contacto seco y entradas optoaisladas. El conector tiene varios TC y TS disponibles. Algunas de ellas son: encendido/apagado, local/remoto, estado de la alarma, bajo y sobre RF, reinicio de la alarma.

Conector de perfiles N+1: proporciona 7 selecciones de memoria diferentes. Los ajustes de la memoria están en la memoria interna. Los perfiles se pueden establecer a distancia y localmente.

EL MÁS VENDIDO EN LAS RADIOS GUBERNAMENTALES, PRIVADAS, COMERCIALES Y COMUNITARIAS

AXON es uno de los transmisores de radiodifusión en FM más utilizados. Adoptado en redes gubernamentales y privadas, emisoras comerciales y comunitarias

Para cualquier aplicación, AXON es la solución definitiva. Cumple los requisitos de los clientes más exigentes. Ofrece funciones profesionales a precios asequibles

AXON funciona como transmisor de baja y media potencia. Es adecuado para estaciones autónomas o como conductor en complejos transmisores de alta potencia y sistemas N+1.

CARACTERÍSTICAS TÉCNICAS GENERALES DE AXON

EXCITADOR/TRANSMISOR DE AXONES DE 30W A 1200W

- Gama de frecuencias: 87,5 ÷ 108,00 MHz, programable en pasos de 10 KHz

- A petición 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Bandas.

- Estabilidad de la frecuencia: mejor que ±150Hz de -10 a +50°C

- Capacidad de modulación de desviación máxima: +/-150kHz.

- Control de frecuencia: Control del sintetizador por microprocesador.

- Potencia de salida: 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 2000W, 2500W. Ajustable desde 0W hasta la máxima potencia.

- Impedancia de salida: 50 ohmios.

- Pantalla: indicador de potencia y modulación de avance/retroceso

- Tipo de modulación: Modulación de frecuencia de portadora directa. F3E estéreo con subportadora y mono.

- Tiempo de bloqueo: Típico. 4 segundos.

- Atenuación de bloqueo: ≥ -80 dBc.

- Modos de modulación: Mono, Estéreo, Multiplex, SCA, RDS, Aux.

- Pre-estrategia: Plano(0)/50/75 µs seleccionable desde el panel frontal.

- Relación S/N AM asíncrona: -60 dB por debajo de la portadora de referencia. 100% de modulación AM a 400 Hz, sin modulación FM.

- Relación S/N síncrona AM: -60 dB por debajo de la portadora de referencia. 100% de modulación AM a 400 Hz con ±75 KHz de modulación FM a 400 Hz.

- Armónicos de RF: Supera los requisitos de ETSI/EBU/CCIR/FCC. mejor que 84 dbc

- RF espuria: Supera los requisitos de ETSI/EBU/CCIR/FCC. mejor que 84 dbc

- Conectores de salida: conector tipo N de 30W a 600W, conector tipo DIN 7/16 de 1200W

- Potencia de salida activada/desactivada y ajustable desde el panel frontal y el mando a distancia.

- Eficiencia global de hasta el 80%.

- Monitor de RF: -60 dBc, conector BNC

- VSWR: 1,5:1 como máximo, con repliegue automático en caso de VSWR superior

FUNCIONAMIENTO MONOAURAL

- Impedancia de entrada de audio: 600 ohmios equilibrada, 15 kohmios no equilibrada
- Nivel de entrada de audio: de -6 a +12 dBm. (Otra gama a petición)
- Conector de entrada: XLR hembra.
- Respuesta en frecuencia de audio: ±0,15 dB, de 30 Hz a 15 KHz.
- Distorsión armónica total + ruido: 0,03% a 400 Hz
- Distorsión de intermodulación: 0,03%, 1 KHz/1,3 KHz, relación 1:1
- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz
- Relación señal/ruido FM: -89 dB en el detector de RMS, -85 dB bajo una desviación de ±75 KHz, 50 µs de desentonación, ponde

OPERACIÓN MULTIPLEXADA

- Impedancia de entrada compuesta: 5 Kohm desbalanceada.

- Nivel de entrada compuesto: 3,5Vp-p para una desviación de ±75KHz.

- Conector de entrada: BNC hembra.

- Respuesta de amplitud compuesta: ≤ ± 0,1dB, 30Hz a 53kHz

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,03%, 1 KHz/1,3 KHz, relación 1:1

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz

- Relación señal/ruido FM: -89 dB en el detector de RMS, -85 dB bajo una desviación de ±75 KHz, 50 µs de desentonación, ponderado.

FUNCIONAMIENTO EN ESTÉREO

- Impedancia de entrada de audio: 600 ohmios balanceados, 15 Kohmios no balanceados.

- Nivel de entrada de audio: de -12 a +12 dBm.

- Conector de entrada: XLR hembra.

- Respuesta en frecuencia de audio: ±015 dB de 30 Hz a 15 KHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz.

- Distorsión de intermodulación: 0,02%, relación 60Hz /7kHz 4:1 +4dBu

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: -85 dB en el detector RMS, -82 dB bajo una desviación de ±75 KHz, 50 µs de desentonación, ponderado.

- Separación estéreo: 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (Typ. 70 dB).

- Atenuación de la diafonía: Principal a Sub -55 dB 30 Hz÷15 KHz

- 38 KHz Supresión de la diafonía: ≥ -70 dB (típicamente -85 dB).

- Frecuencia de pilotaje: 19 KHz ± 1 Hz

- Piloto de fase: ± 2° ajustable

- Salida piloto: 1 Vpp., BNC hembra

- Atenuación del filtro de audio: ≥ -55 dB a 19 KHz, > -45 dB de 20 KHz a 100 KHz.

- Modos: Estéreo, Mono L+R, Mono L, Mono R.

OPERACIÓN AES/EBU

- Nivel de entrada: -10dBfs a 0dBfs

- Conector de entrada: XLR hembra, TOS-LINK óptico.

- Impedancia de entrada: 110 ohmios.

- Formato de los datos: S/PDF, AES/EBU, IEC958, EIAJCP340/1201.

- Convertidor D/A: 24 bits.

- Frecuencia de muestreo: de 32 a 96 KHz con selección automática.

- Separación estéreo (diafonía): ≥50dB, 100Hz a 5kHz

- Respuesta de amplitud: ≤ ± 0,1dB, de 30Hz a 15kHz

- Relación señal/ruido FM: -85dB bajo una desviación de ±75KHz, 50µs de de-énfasis, ponderado.

SCA, RDS, FUNCIONAMIENTO AUXILIAR

- Conector de entrada: BNC hembra

- Impedancia de entrada: 3 Kohm

- Nivel de entrada: de -3 a +6 dBm.

- Respuesta en frecuencia: ±0,2 dB, de 40 KHz a 100 KHz.

- Conector de entrada: BNC hembra. La mayoría de los parámetros de rendimiento de SCA, RDS y AUX están determinados principalmente por el generador utilizado.

CONEXIONES AUXILIARES

- N°2 RS485: conector de interfaz serie RJ45 en el panel trasero.

- Interfaz de telemetría: conector DB25F en el panel trasero.

MEDIO AMBIENTE

- Temperatura de funcionamiento: de -10°C a +50°C.

- Altitud máxima de funcionamiento: 4000 mt.

- Rango de humedad relativa: de 0 a 95% sin condensación.

- Protección contra rayos, polvo y corrosión

DIMENSIONES FÍSICAS

- Montaje: armario de 2 unidades

- Tamaño: 88 mm. (H) x 484mm. (ancho) x 478mm. (D)

- Peso: ~ 11 Kg.

OPCIONES DISPONIBLES

La amplia gama de opciones disponibles reduce la necesidad de cualquier equipo adicional:

- Codificador estéreo de alto rendimiento

- Digital AES/EBU

- Codificador dinámico RDS con función TMC

- AOIP Audio sobre IP

- Conectividad WEB TCP/IP y SNMP para el acceso remoto

- Las opciones disponibles son el japonés (JPN), el ruso (OIRT) y otras bandas.

- Conector de control remoto interfaz paralela
