STL-TR5-5-B
STL Radio Enlace Transmisor y Receptor
B 1.4-2.5GHz-5W
Nuestro STL Radio Enlace Transmisor y Receptor, transportan el Audio en modo Cristalino y Limpio a kilometros de distancia-B 1.4-2.5GHz-5W-Entrega Inmediata
DESCRIPCIÓN GENERAL
Este transmisor y su receptor complementario son el núcleo de un enlace de estudio a transmisor sintetizado de alta calidad (stl), para ser utilizado para repetidores de transmisión en conjunto con cualquier transmisor estándar de FM o AM. Son una evolución de lo anterior serie stl establecida cuyo circuito principal todavía se usa ampliamente aquí con un nuevo controlador, interfaz de usuario y software y más osciladores avanzados en una carcasa compatible de 2u 19 ". Permiten recepción de señal mono o estéreo y su retransmisión sin utilizando cualquier codificador estéreo adicional en el extremo receptor: en ambos casos la señal de salida de LF del receptor debe enviarse al estéreo entrada (lineal o no enfatizada) de la retransmisión FM local transmisor.
El stl está construido para varias ranuras de frecuencia diferentes desde VHF hasta La gama SHF. Se construyen dos modelos principales: uno para 200 ÷ 960 MHz y el otro para el rango 1300 ÷ 2500 MHz. Mientras que el gabinete exterior, el controles, el circuito básico y las actuaciones son las mismas, algunos los componentes internos varían o se ajustan específicamente según sea necesario para cubre esta amplia banda de frecuencia. Por lo general, estos componentes son los locales oscilador, el amplificador de potencia y los filtros de entrada / salida las ranuras de frecuencia ajustadas de fábrica son de 10 a 50 MHz de ancho y deben ser especificado en el pedido. En el subrango preestablecido, la frecuencia y La potencia del transmisor se puede cambiar libremente en el campo. los el receptor puede requerir algunos ajustes más para una frecuencia más amplia desplazamiento: de hecho, la adopción de filtros de entrada estrechos y de baja pérdida permitido lograr el mejor rechazo posible de interferir señales en la banda a expensas de cierta agilidad de frecuencia. Entonces se pueden usar casi 8-10MHz sin retoques pero con una variación más amplia hasta 50-60MHz requerirá volver a sintonizar el filtro de entrada.
Siendo los aparatos completamente controlados digitalmente, son ampliamente en campo programable por panel frontal o remotamente en cada el respeto. La pantalla alfanumérica permite una medición fácil y precisa, ajuste y monitoreo continuo de niveles de modulación, potencia, operación y parámetros internos. Toda esta información es disponible externamente en el mismo puerto de E / S RS232 que se puede usar para Controlar remotamente el transmisor. Además de la E / S en serie, algunos las señales y los controles están disponibles en una toma de E / S paralela para facilitar Interfaz con otros controladores analógicos o sistemas de supervisión. UNA La potente administración de contraseñas de 3 niveles permite un alto grado de seguridad y privacidad según sea necesario en diferentes situaciones.
Los niveles de entrada y salida de LF son ajustables con precisión en un amplio rango, por medio de atenuadores variables de 0.5dB. los el transmisor también tiene una entrada auxiliar, diseñada específicamente para RDS y codificadores SCA. Una salida de monitor de modulación permite controlar otros transmisores o STL con la misma alta calidad procesada internamente señal mpx Además, el sistema está optimizado para ser compatible con codificador / decodificador digital externo y para proporcionar RDS y Señales SCA, casi sin atenuación.
Las placas opcionales de codificador / decodificador estéreo de alta calidad pueden ser de fábrica instalado en el transmisor / receptor o reacondicionado en campo con habilidad técnica mínima requerida. El poderoso software interno y Las funciones de monitoreo reconocen su presencia y permiten funciones Una fuente de alimentación conmutada universal permite la operación en El rango extendido de CA de 95-250 V sin intervención y un respaldo de 24 V También se proporciona entrada de batería.
CARACTERÍSTICAS TÉCNICAS STL Radio Enlace Transmisor

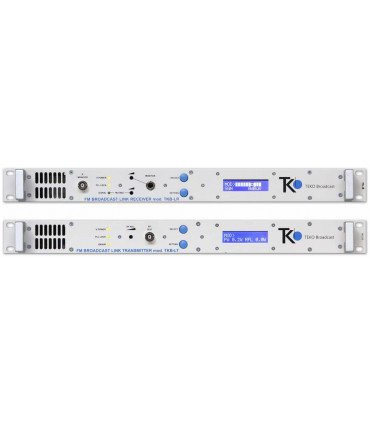

El conjunto de transmisor y receptor está instalado en el mismo tamaño gabinete y son casi idénticos en la vista frontal. De hecho ellos diferir para el nombre en el panel frontal y la pantalla y para el alojamiento del conector del panel posterior.
Ambos equipos son limpios y fáciles de controlar desde el frente panel a través de una sola perilla. La amplia pantalla alfanumérica y un El menú simple que se explica por sí mismo impulsa la navegación a través de varios opciones. Un solo empuje rápido en la perilla de control actúa como un "Enter" o la confirmación mientras se presiona durante más tiempo se interpreta como "Escape".
Algunos leds señalan de un vistazo el correcto funcionamiento y los estados de advertencia. Estado de advertencia de dos señales led rojas, "Alarma" y "Limitador" .Abi-stableyellow / greenledsignals "Ontheair" whileafourthonesignals "PLL Lock": estos dos deben ser verdes en correcto funcionamiento
Todas las entradas y salidas del equipo, pero el monitor de RF se asignan en el panel trasero. Ellos son:
- La fuente de alimentación de salida de tipo IEC320, que incorpora la red interruptor y los fusibles. Un tornillo de tierra adicional para la puesta a tierra del sistema. y un par de toma de respaldo de batería de 24V =. En alternativa los principales salida con portafusibles y el interruptor de red pueden estar separados componentes
- El conector de antena RF, tipo N
- La entrada de canales de audio analógico estéreo L & R en balanceado Conectores tipo XLR (la entrada L se usa solo con estéreo interno Opción de codificador).
- La entrada de audio digital estéreo AES / EBU en un tipo XLR balanceado conector que puede usarse como alternativa a la entrada analógica (esta es una opción especial y solo se puede usar junto con la opción interna del codificador estéreo).
- La entrada de señal compuesta o estéreo procesada externa de banda ancha en un conector BNC desequilibrado a tierra
- Una entrada de canal auxiliar de frecuencia limitada (20k ÷ 100kHz) en un conector BNC desequilibrado a tierra para una señal RDS o SCA.
- Una salida de modulación LF para monitoreo, RDS externo propósito de sincronización o retransmisión, tipo BNC
- Un puerto serie RS232 Dsub9 hembra de control remoto, cableado invertido.
- Un puerto de control paralelo, tipo Dsub9 macho
No se necesita un preajuste interno o externo para funcionar correctamente en 110 - 240V ~ rango de red
CARACTERÍSTICAS TÉCNICAS STL Radio Receptor
Al igual que el transmisor, el panel frontal del receptor acomoda el Perilla de control simple, la pantalla, cuatro leds para estado inmediato control y un conector de salida única para monitoreo de IF.
Aquí la operación regular también está señalizada por leds verdes: "PLL Lock" y "campo". Este último es biestable y se ilumina en amarillo cuando RF el campo es demasiado bajo o ausente. Como en el Transmisor, señales de leds rojos Operación incorrecta. La primera, "Modulación", se activa por baja o ausencia de modulación; el último es el led general "Alarma".

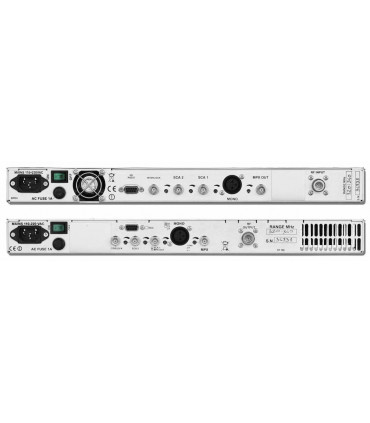

Los conectores de E / S del receptor en el panel posterior son:
- La fuente de alimentación de salida de tipo IEC320, que incorpora la red interruptor y los fusibles. Un tornillo de tierra adicional para la puesta a tierra del sistema. y un par de tomas de respaldo de batería de 24V. En alternativa los principales salida con portafusibles y el interruptor de red pueden estar separados componentes
- El conector de antena RF, tipo N
- La salida de señal compuesta principal (Mpx +, Mpx-) en dos tipos BNC conectores en antifase, lo que permite el accionamiento directo de dos transmisores o uno en modo equilibrado.
- Un monitor LF protegido, conector tipo BNC que puede estar internamente conectado como una señal compuesta adicional o de banda ancha o mono salida.
- La señal mono filtrada / desacentuada en un tipo XLR macho equilibrado conector
- Los zócalos de salida de canales de audio L y R en tipo XLR balanceado conectores (solo con opción de decodificador estéreo interno).
- Un puerto serie RS232 Dsub9 hembra de control remoto, cableado invertido.
- Un puerto de control paralelo, tipo Dsub9 macho
CARACTERÍSTICAS TÉCNICAS STL Radio Enlace Transmisor y Receptor
| PARAMETER | VALUE |
|---|---|
| Factory preset frequency ranges | 215÷245Mhz 240÷270Mhz |
| 300÷340 Mhz 340÷380 Mhz | |
| 400÷440 Mhz 430÷470 Mhz | |
| 810÷850 Mhz 850÷890 Mhz | |
| 890÷930 Mhz 930÷960 Mhz | |
| 1350÷1375 Mhz 1370÷1390 Mhz | |
| 1429÷1433Mhz 1510÷1530Mhz | |
| 1660÷1670Mhz 2367.5÷2372.5Mhz | |
| 2440÷2.450Mhz 2468.1÷2483.3Mhz | |
| Modulation | FM, 75 kHz peak dev. |
| 180kF3E mono | |
| 256kF3E stereo | |
| Synthesis step | 10kHz (215÷960 Mhz) |
| 25kHz (1.3÷2.5Ghz) | |
| Composite Mpx output response | 15 Hz ÷ 67 kHz +0.1/-0.5dB |
| <-6 dB @ 100 kHz | |
| <-20 dB @ 125 kHz | |
| Monitor output wide-band response | 15 Hz ÷ 100 kHz +0.1/-1.5dB |
| -3 dB typ. @ 125 kHz | |
| -6 dB typ. @ 160 kHz | |
| Mono/stereo decoded response | 30 Hz ÷ 15 kHz ±0.2dB |
| S/N ratio (30÷20000Hz rms) | >75 dB, 80 typ. mono |
| >72 dB, 76 typ. stereo | |
| Modulation distortion(100%dev.) | |
| @1kHz/ | mono ≤0.1% 0.03% typ. |
| stereo,1ch ≤0.30% 0.20%typ. | |
| @ 30÷7500 Hz | mono ≤0.25% 0.12%typ. |
| stereo,1ch ≤0.30% 0.20%typ. | |
| Stereo crosstalk(typical) | >50dB(400÷10000Hz) |
| >40 dB (100÷15000 Hz) | |
| I/Olines | Alarm, RF/LFdisable, Low RF field |
| remote control/lock | |
| RS232 for monitoring and control | |
| Mains requirements | 110 - 240 V~ 50/60 Hz |
| 24 V= | |
| Operating temperature range | 0÷35° C recomm. |
| -10÷45 °C max |
CARACTERÍSTICAS TÉCNICAS STL Radio Enlace Transmisor
| PARAMETER | VALUE |
|---|---|
| Frequency error | <2,5 ppM |
| Frequency drift | <1 ppM/year |
| RF output power | 7W / 15W (215÷960 Mhz) |
| 2W / 5W (1.4÷2.6 Ghz) | |
| Max allowed reflected power | 1W / 2W |
| RF harmonic products | <-60dBc |
| Rf spurious products | <-70dBc, -80dBc typ. |
| Audio/Mpx input level | -3.5 ÷ +12.5dBm |
| @ ± 75kHz deviation | |
| Audio/Mpxinput | 10k ohm/600 ohm, bal./unbalanced |
| Common mode rejection | >50 dB, >60dB typ. (20÷15000 Hz) |
| Audio input connectors | female XLR type |
| Auxiliary channel input level | -12.5 ÷ +3.5dBm @±7.5 kHz dev. |
| -24 ÷ -8dBm @±2 kHz dev. | |
| Aux channel input | 10kohm/BNC-type |
| Monitor LF output | 0 ÷ +10 dBm @ ±75kHz dev. |
| Pre-emphasis time constant | 0/50/75μs±2% |
| S/N noise ratio (30÷20000Hz rms) | >77 dB, 82 typ. (mono) |
| >74 dB, 77 typ. (stereo) | |
| Modulation distortion, 30÷15000 Hz | <0.02% @ 75kHz dev. |
| Stereo crosstalk | >50 dB (100÷5000 Hz) |
| >45 dB (50÷15000 Hz) | |
| Audio channels response | 30Hz÷15kHz±0.1dB |
| Out of band audio attenuation | >50 dB @ F≥19 kHz |
| Deviation limiter | 0 ÷ +7.1 dB, adjustable |
| Mpx composite response | 10 Hz÷100kHz ±0.1dB |
| Auxiliary channel response | 10÷ 100 kHz ±0.2dB |
| I/O lines | RF disable, RF power, On-the-Air, alarm, RS232 control and monitoring |
| Mains absorption | 50 Wmax @ 110-240V~(Po=5W) |
| 80Wmax@110-240V~(Po=15W) | |
| Battery absorption | ≤1.8A @ 24 V= (Po= 5W) |
| ≤3.0A @ 24 V= (Po= 15W) | |
| Dimensions, without handles | 19" 2 un. std. Rack |
| 483x88x330mm |
CARACTERÍSTICAS TÉCNICAS STL Radio Receptor
| PARAMETER | VALUE |
|---|---|
| Noise figure | ≤9dB |
| Image frequency rejection | ≥60dB 70typ. |
| Dynamic selectivity | >+10dBtyp@δF=300kHz |
| >+35dB typ @ δF=500 kHz | |
| >+45dB typ @ δF=1.0 MHz | |
| AM suppression | >45dB |
| Usable input level | -90÷-10dBm |
| (7μV÷70mV) | |
| Sensitivity (typical) | Sin=-90dBm(7μV) mono |
| (S/N=60dB) Sin=-70dBm(70μV)stereo | |
| IF monitor output | 10.7MHz/0dBm |
| Wide-band demodulated output response | 15 Hz ÷ 120 kHz +0.1/-3dB |
| Wide-band demodulated output level | +6dBm |
| MPX output level | -1.5 ÷ +12 dBm, 0.5dB/step |
| Mpx output response | 15 Hz ÷ 67 kHz +0.1/-0.5dB |
| mono or stereo decoded response | 30 Hz ÷ 15 kHz ±0.1dB |
| Out-of-band mono or stereo audio response | >50 dB @ F≥19 kHz |
| De-emphasis time constant | 0/50/75μs±2% |
| S/Nratio(30÷20000Hz.rms) | >72 dB, 76 typ. Mono |
| >70 dB, 73 typ. Stereo | |
| Modulation distortion @1kHz/100%dev. | mono ≤0.1% 0.03% typ. |
| stereo, 1ch ≤0.30% 0.20%typ. | |
| Stereo crosstalk | >50 dB(100÷5000Hz) |
| >45 dB (50÷15000 Hz) | |
| I/O lines | LF disable, Low RF field, Alarm, RS232 control and monitoring |
| Mains absorption | 15Wmax@110-240V~ |
| Battery absorption | ≤0.4A@24V= |
| Dimensions, without handles | 19" 2 un. std. Rack |
| 483x88x330mm |
