STL-R5-A
STL Radio Enlace Receptor
Banda A 1.4-2.5GHz

Nuestro STL Radio Enlace Receptor recive el audio con el Sonido de mayor calidad en el mercado a kilometros de distancia-A 1.4-2.5 GHz-En stock-Entrega Inmediata

GENERAL DESCRIPTION

Este transmisor y su receptor complementario son el núcleo de un enlace de estudio a transmisor sintetizado de alta calidad (stl), para ser utilizado para repetidores de difusión junto con cualquier transmisor estándar FM o AM. Son una evolución de los anteriores serie stl establecida cuyos circuitos principales todavía se utilizan ampliamente aquí con un nuevo controlador, interfaz de usuario y software y más osciladores avanzados en una carcasa compatible 2u 19 ". Permiten recepción de señal mono o estéreo y su retransmisión sin utilizando cualquier codificador estéreo adicional en el extremo receptor: en ambos casos la señal de salida LF del receptor debe enviarse al estéreo entrada (lineal o no pre-enfatizada) de la retransmisión de FM local transmisor.

El stl está diseñado para varias ranuras de frecuencia diferentes, desde VHF hasta la gama SHF. Se construyen dos modelos principales: uno para el 200 ÷ 960 MHz y el otro para el rango de 1300 ÷ 2500 MHz. Mientras que el gabinete exterior, el controles, los circuitos básicos y el rendimiento son los mismos, algunos Los componentes internos varían o se ajustan específicamente según sea necesario para cubrir esta amplia banda de frecuencia. Por lo general, estos componentes son los oscilador, el amplificador de potencia y los filtros de entrada / salida El Las ranuras de frecuencia ajustadas de fábrica tienen un ancho de 10 a 50 MHz y deben especificado en el pedido. En el subrango preestablecido, la frecuencia y La potencia del transmisor se puede cambiar libremente en el campo. los El receptor puede requerir algunos ajustes más para una frecuencia más amplia desplazamiento: de hecho, la adopción de filtros de entrada estrechos y de baja pérdida permitido lograr el mejor rechazo posible de interferencias señales en la banda a expensas de cierta agilidad de frecuencia. Entonces Se pueden usar casi 8-10MHz sin ningún retoque, pero una variación más amplia hasta 50-60MHz requerirá reajustar el filtro de entrada.

Siendo los aparatos completamente controlados digitalmente, son extensivamente en campo programable por panel frontal o remotamente en cada el respeto. La pantalla alfanumérica permite una medición fácil y precisa, ajuste y seguimiento continuo de los niveles de modulación, potencia, funcionamiento y parámetros internos. Toda esta información es disponible externamente en el mismo puerto de E / S RS232 que se puede utilizar para controlar remotamente el transmisor. Además de la E / S en serie, algunos Las señales y los controles están disponibles en una toma de E / S paralela para facilitar interactuar con otros controladores analógicos o sistemas de supervisión. UN La potente gestión de contraseñas de 3 niveles permite un alto grado de seguridad y privacidad que pueda requerirse en diferentes situaciones.

Los niveles de entrada y salida de LF se ajustan con precisión en una amplia rango, por medio de atenuadores variables paso a paso de 0.5dB. los El transmisor también tiene una entrada auxiliar, diseñada específicamente para RDS y codificadores SCA. Una salida de monitor de modulación permite controlar otros transmisores o STL con el mismo procesamiento interno de alta calidad señal mpx. Además, el sistema está optimizado para ser compatible con codificador / decodificador de companding digital externo y para proporcionar RDS y Señales SCA, casi sin atenuación.

Las placas codificadoras / decodificadoras estéreo de alta calidad opcionales pueden ser de fábrica instalado en el transmisor / receptor o reequipado en campo con habilidad técnica mínima requerida. El potente software interno y Las funciones de monitoreo reconocen su presencia y permiten funciones. Una fuente de alimentación conmutada universal permite el funcionamiento en el rango extendido de 95-250 V CA sin intervención y una reserva de 24 V También se proporciona entrada de batería.

TECHNICAL FEATURES RECEIVER

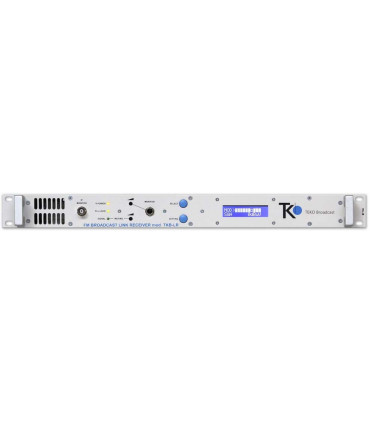

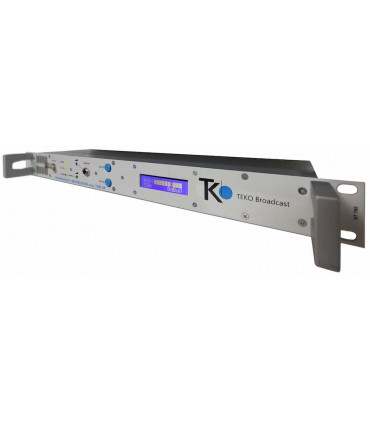

Al igual que el transmisor, el panel frontal del receptor aloja el botón de control único, la pantalla, cuatro leds para estado inmediato control y un solo conector de salida para monitoreo de FI.

Aquí también el funcionamiento regular se indica mediante leds verdes: "PLL Lock" y "Campo". Este último es biestable y se ilumina en amarillo cuando RF el campo es demasiado bajo o está ausente. Como en el transmisor de señales leds rojos Operación incorrecta. El primero, "Modulación", se activa por baja o ausencia de modulación; el último es el led general "Alarma".

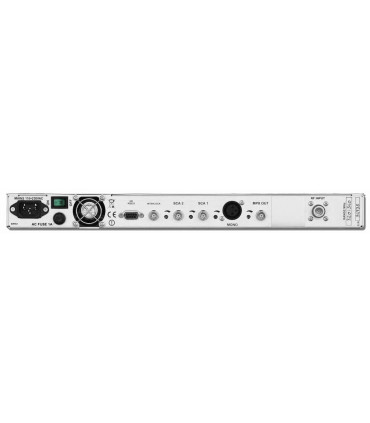

Los conectores de E / S del receptor en el panel posterior son:

• La toma de red tipo IEC320, que incorpora la red interruptor y los fusibles. Un tornillo de tierra adicional para la puesta a tierra del sistema y un par de tomas de respaldo de batería de 24V. En alternativa la red tomacorriente con portafusibles y el interruptor de red pueden ser separados componentes
• The RF antenna connector, N-type
• The main composite signal output (Mpx+, Mpx-) on two BNC-type connectors in antiphase, permitting direct drive of two separate transmitters or one in balanced mode.
• A buffered LF monitor, BNC-type connector that may be internally connected as an additional composite or wide-band or mono signal output.
• The filtered/de-emphasised mono signal on a balanced male XLR-type connector.
• The L & R audio channels output sockets on balanced XLR-type connectors (only with internal Stereo Decoder option).
• A RS232 Dsub9 female remote serial control port, inverted wired.
• A parallel control port, Dsub9 male type
